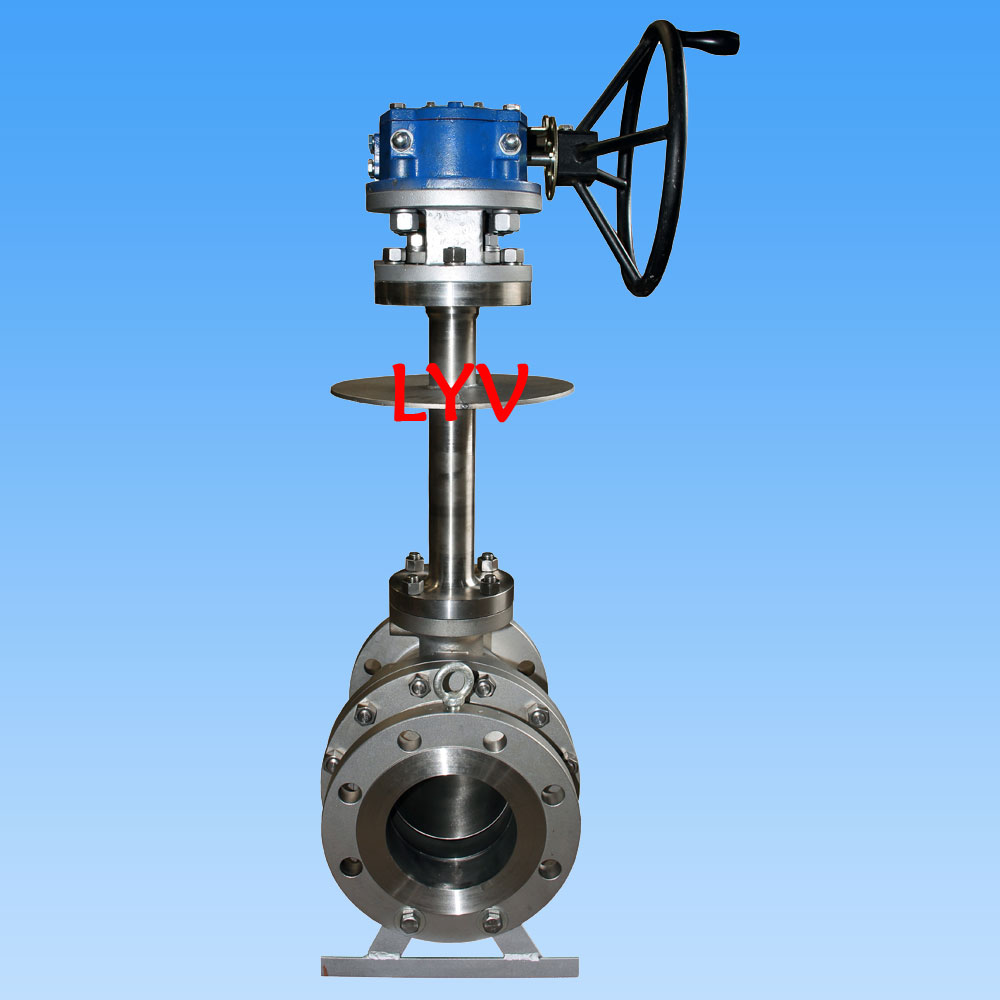

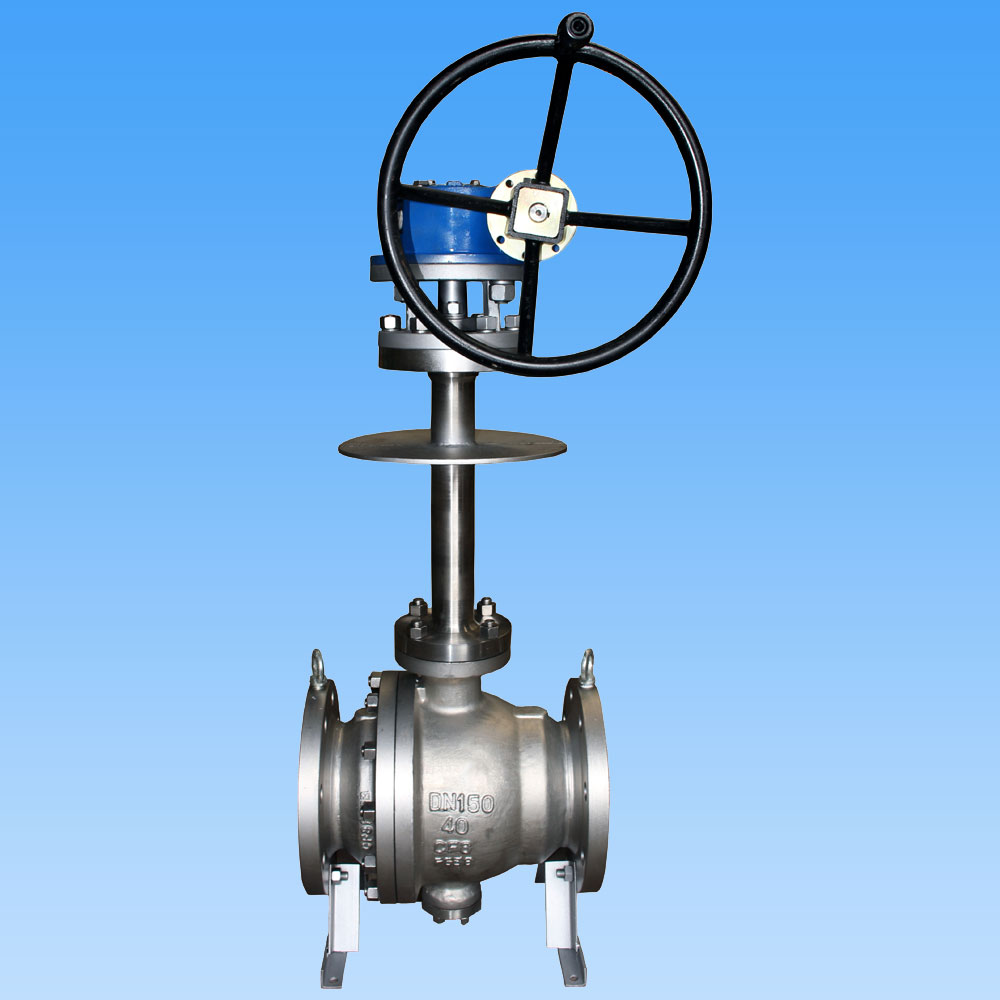

Криогенді трюнионға орнатылған шарикті клапан

Клапанның кәсіби өндірушісі ретінде біз сізге API 6D&ASME B16.34 дизайн стандартына және криогендік сынақ процедураларына сәйкес химия өнеркәсібінде немесе суық ортада төмен жұмыс температурасы үшін қолданылатын арнайы клапандар болып табылатын криогенді трюнионды орнатылған шар клапанын ұсынғымыз келеді. , шекті температура -196℃ дейін төмен болуы мүмкін.

Криогенді қалқымалы шар клапандары төмен температурадағы жұмыс жағдайында, әсіресе сұйық күйдегі газ сияқты кейбір қауіпті орталар үшін қолданылады. Біздің компанияның криогенді шар клапандарын жобалау, өндіру, тексеру және сынау тәжірибесі бар.

Жобалау және сынау халықаралық стандарты

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңындағы қосылым : ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 2” – 48” (ANSI класы 150LB үшін)

NPS 2" - 48" (ANSI класы 300LB үшін)

NPS 2” – 48” (ANSI класы 600LB үшін)

NPS 2" - 36" (ANSI класы 900LB үшін)

NPS 2" - 24" (ANSI класы 1500LB үшін)

NPS 2” – 12” (ANSI класы 2500LB үшін)

немесе

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa үшін)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa үшін)

DN50 - DN900 (PN15.0Mpa үшін)

DN50 - DN600 (PN25.0Mpa үшін)

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: -196℃ жұмыс температурасына жарамды, діңгек орауының және тығыздағыштың сенімділігіне арналған кеңейтілген капот дизайны.

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Қашушы эмиссия: ISO 15848

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Қос блокты және ашық дизайн

ISO 5211 орнатылған IPAD

Клапанның жұмысы: қолмен рычаг / червякты беріліс /жетектен басқарылатын/ пневматикалық жетек / қозғалтқыш жетек

MOC (материалдар тізімі – BOM):

Корпус және капот: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Шарға арналған орындық және корпус тығыздағышы: көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы

Безді орау: Көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы
