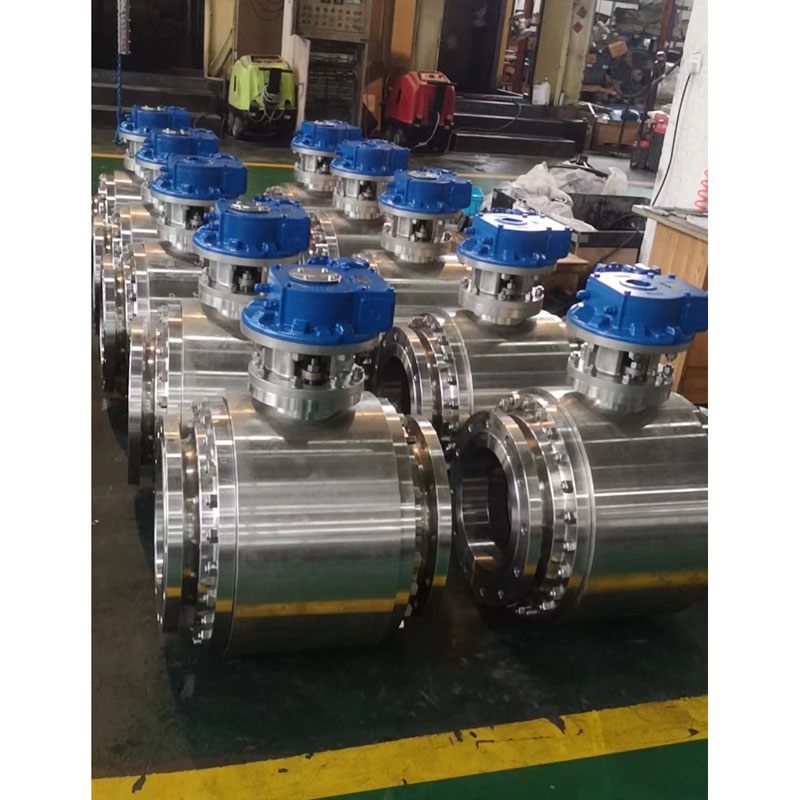

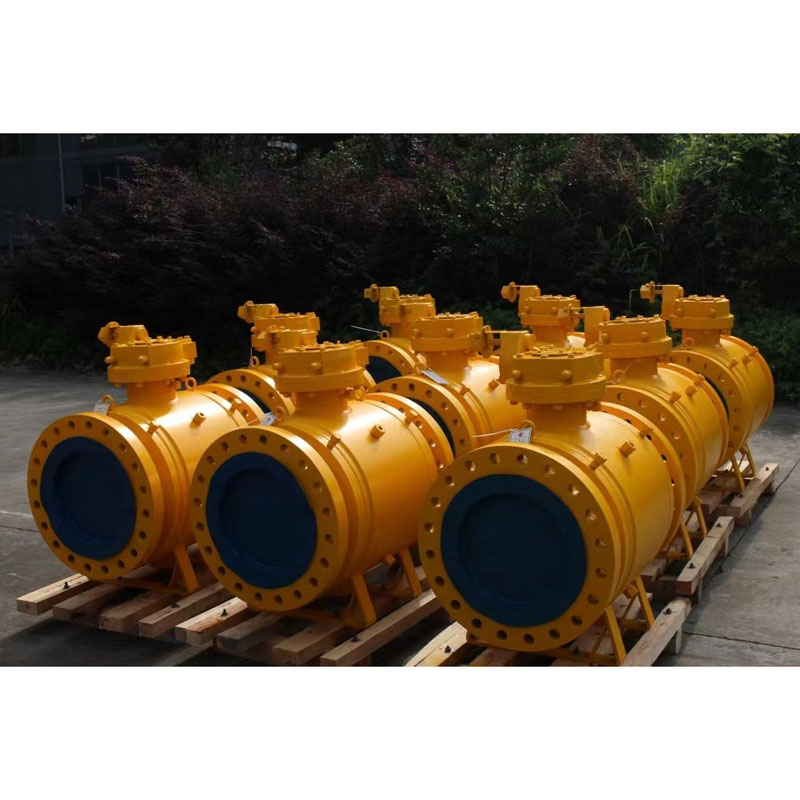

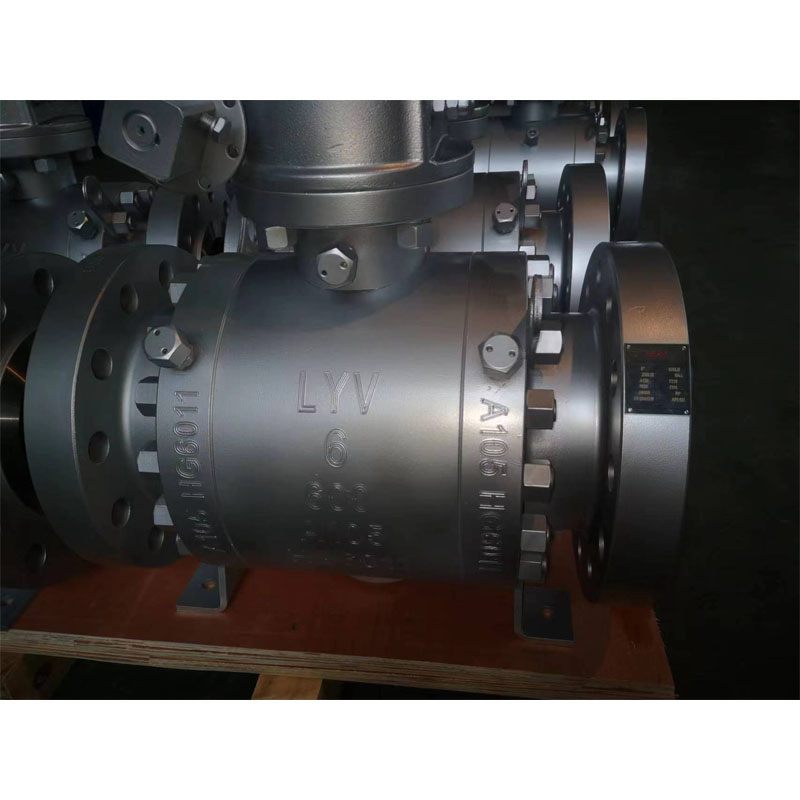

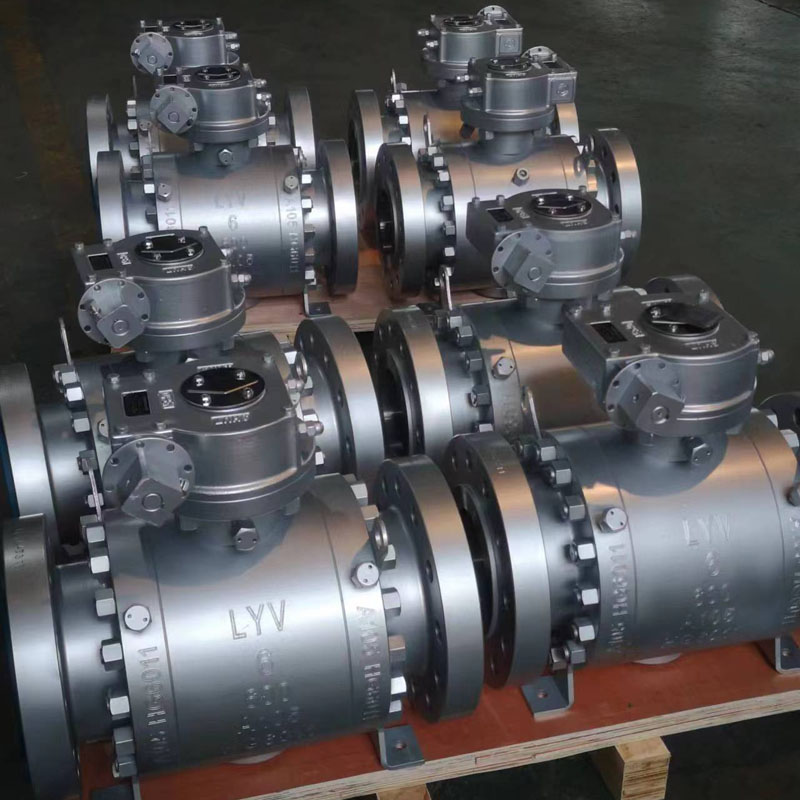

Соғылған трунионға орнатылған шарикті клапан

LYV жұмыс қысымы ANSI 150 фунттан ANSI 1500 фунтқа дейін әртүрлі жұмыс жағдайларына арналған соғылған трюникпен бекітілген шар клапандарының жоғары сапасы. Бізге сұрауыңызды жіберсеңіз, біз сізге жақсы баға ұсына аламыз.

Соғылған трюкпен бекітілген шарикті клапан екі блокты және қан ағызатын немесе қос поршеньді түрімен жасалған, ол отырғыштың немесе діңдің ағып кетуін болдырмас үшін дене қуысына өзек пен орындықтар үшін тығыздағышты бүрку жүйесімен жабдықталған, осылайша ол жоғары және төменгі ұштарынан ағып кетуі мүмкін. .

Жобалау және сынау халықаралық стандарты:

Дизайн стандарты: ISO 14313/ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңғы қосылым: ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 2â - 48 â (ANSI класы 150LB үшін)

NPS 2â - 48â (ANSI класы 300LB үшін)

NPS 2â - 48â (ANSI класы 600LB үшін)

NPS 2â - 36â (ANSI класы 900LB үшін)

NPS 2â - 24â (ANSI класы 1500LB үшін)

NPS 2â - 12â (ANSI класы 2500LB үшін)

немесе

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa үшін)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa үшін)

DN50 - DN900 (PN15.0Mpa үшін)

DN50 - DN600 (PN25.0Mpa үшін)

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Қашқын эмиссия: ISO 15848

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Қос блокты және ашық дизайн

ISO 5211 орнатылған IPAD

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / қозғалтқыш жетек

MOC (материалдар тізімі â BOM):

Корпус және капот: ASTM A 105N (көміртекті болат)

: ASTM A350 LF2 (Төмен температуралы көміртекті болат)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 182 F304L / F316L (тот баспайтын болат)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (дуплексті баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Металл орындық сақинасы: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл Орындық түрі Орындық сақинасы бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Орындық тығыздағыш: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртекпен толтырылған PTFE â CFT

: PEEK / Delrin / Grafoil â Графит сақинасы

Қаптама: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртек толтырылған PTFE â CFT

: Графоль â Графит сақинасы

Трунионға орнатылған шарикті клапан дегеніміз не?

Трунионға орнатылған шарикті клапан құбырлардағы ағып жатқан ортаны тоқтатуға көмектесетін тоқсан сайынғы бұрылатын клапан болып табылады. Шарлы клапанның бірегей ерекшелігі оның ортасында орналасқан дөңгелек немесе сфералық пішіндегі дискі болып табылады. Бұл ағынды тоқтату немесе бастау үшін айналады.
