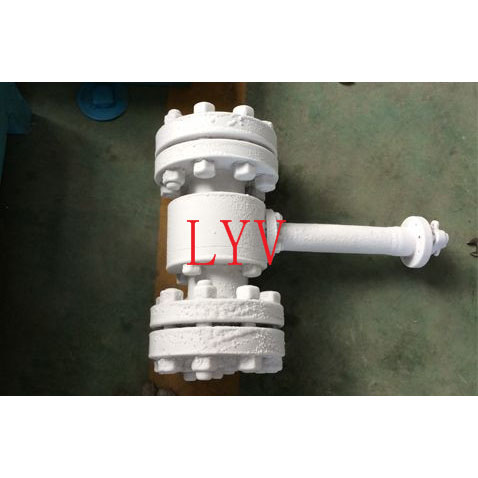

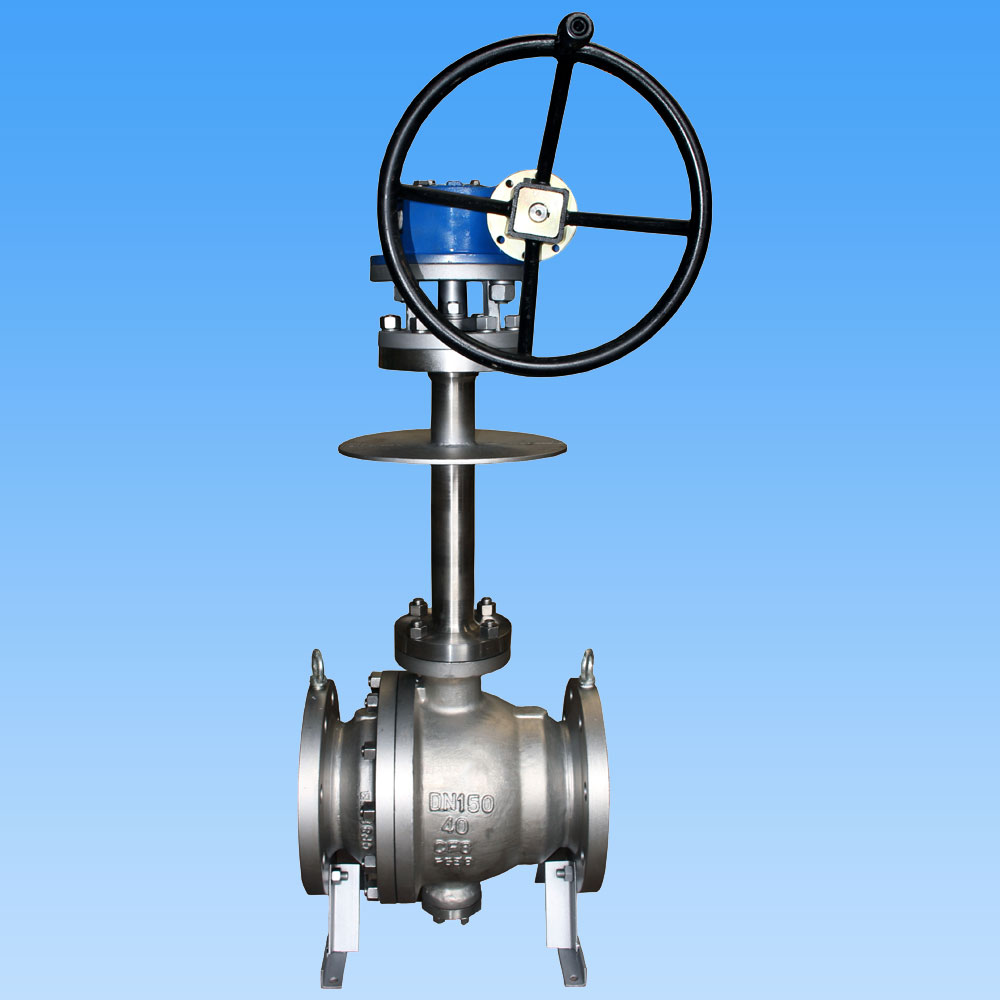

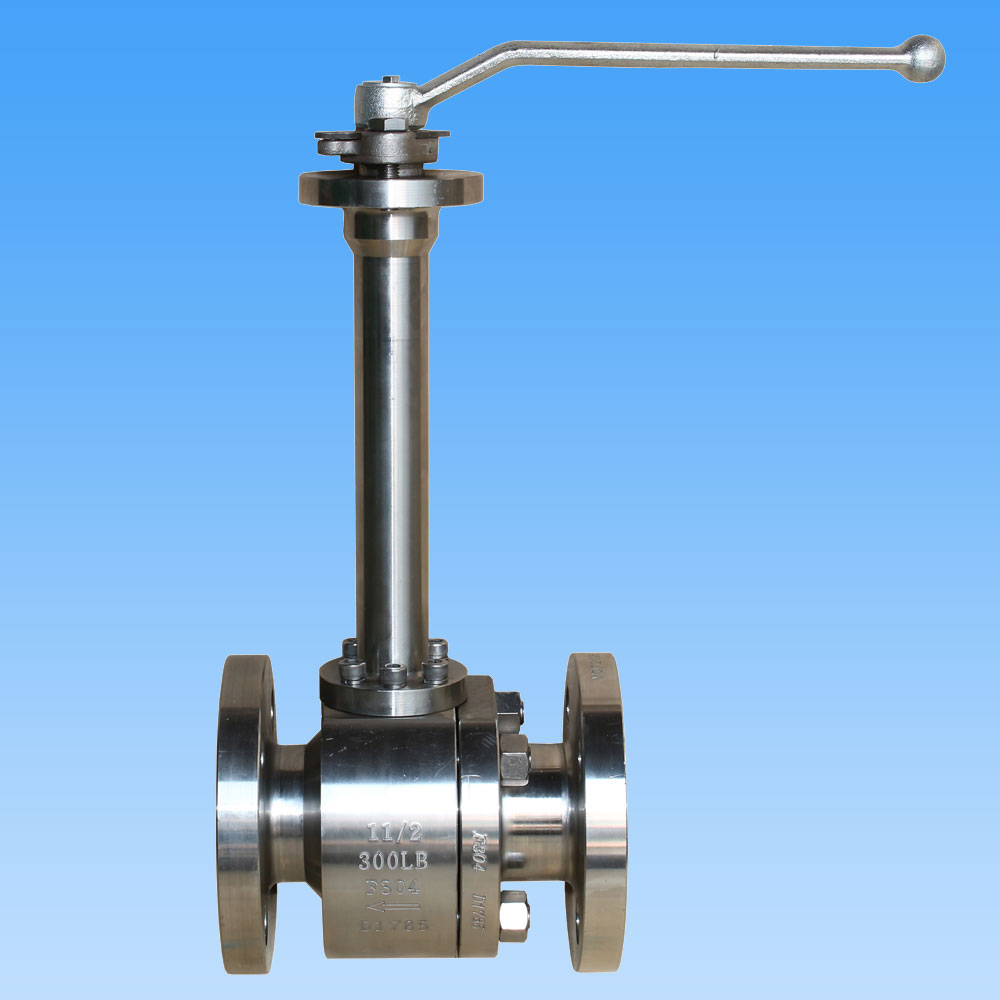

Криогенді соғылған шарикті клапан

LYV Қытайдағы кәсіби жоғары сапалы криогенді жалған криогенді шар клапан өндірушісі ретінде сіз біздің зауытқа криогенді жалған шар клапандары API 6D&ASME B16.34 қатаң дизайн стандартына және криогендік сынақ процедураларына сәйкес ұсынылатынына сенімді бола аласыз, шекті температура -196℃ дейін төмен болады.

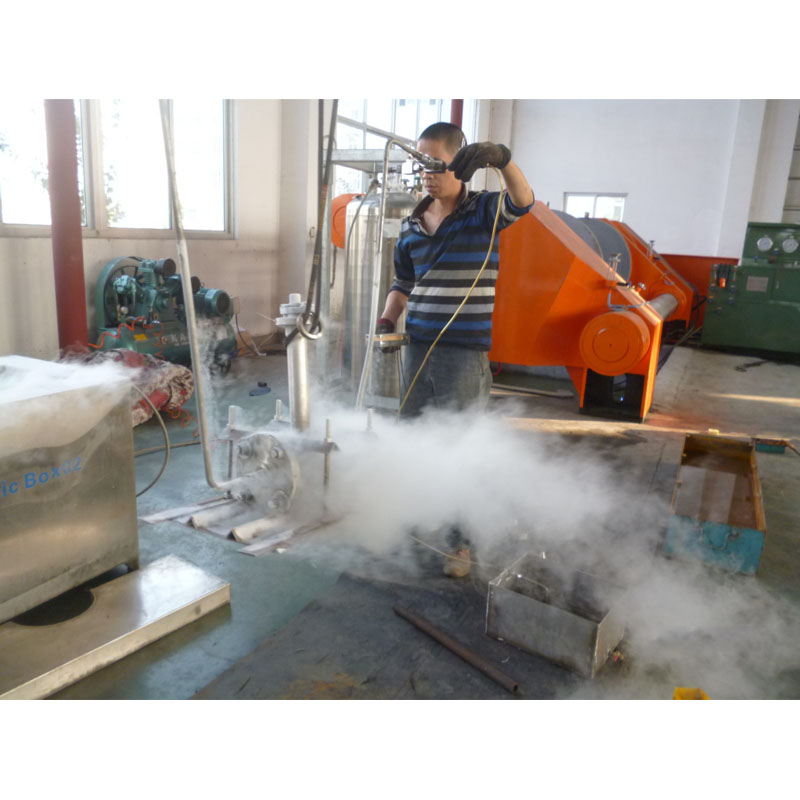

Криогенді соғылған шарикті клапандар төмен температурадағы жұмыс жағдайында, әсіресе кейбір қауіпті орталар үшін, мысалы, сұйық күйдегі табиғи газ үшін қолданылады. Біздің компанияның криогенді шар клапандарын жобалау, өндіру, тексеру және сынау тәжірибесі бар.

Жобалау және сынау халықаралық стандарты

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/Ұзын үлгі

Соңындағы қосылым : ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2” – 48” (ANSI класы 150LB үшін)

NPS 1/2” – 48” (ANSI класы 300LB үшін)

NPS 1/2” – 48” (ANSI класы 600LB үшін)

NPS 1/2” – 36” (ANSI класы 900LB үшін)

NPS 1/2” – 24” (ANSI класы 1500LB үшін)

NPS 1/2” – 12” (ANSI класы 2500LB үшін)

немесе

DN15 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN15 - DN1200 (PN4.0Mpa, PN5.0Mpa үшін)

DN15 - DN1200 (PN6.3Mpa, PN10.0Mpa үшін)

DN15 - DN900 (PN15.0Mpa үшін)

DN15 - DN600 (PN25.0Mpa үшін)

-196 ℃ жұмыс температурасына сәйкес келетін штанганың қаптамасы мен тығыздалуының сенімділігіне дейін кеңейтілген капот дизайны.

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: мұнай, су, газ және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі – BOM):

Корпус және капот: ASTM A350 LF2 /LF3 (Төмен температуралы көміртекті болат)

: ASTM A182 F304/ F316(SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

Қатты шар: ASTM A350 LF2/ LF3 (Төмен температуралы көміртекті болат)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F304 / F316 / F304L / F316L

Шарға арналған орындық және корпус тығыздағышы: көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы

Безді орау: Көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы
