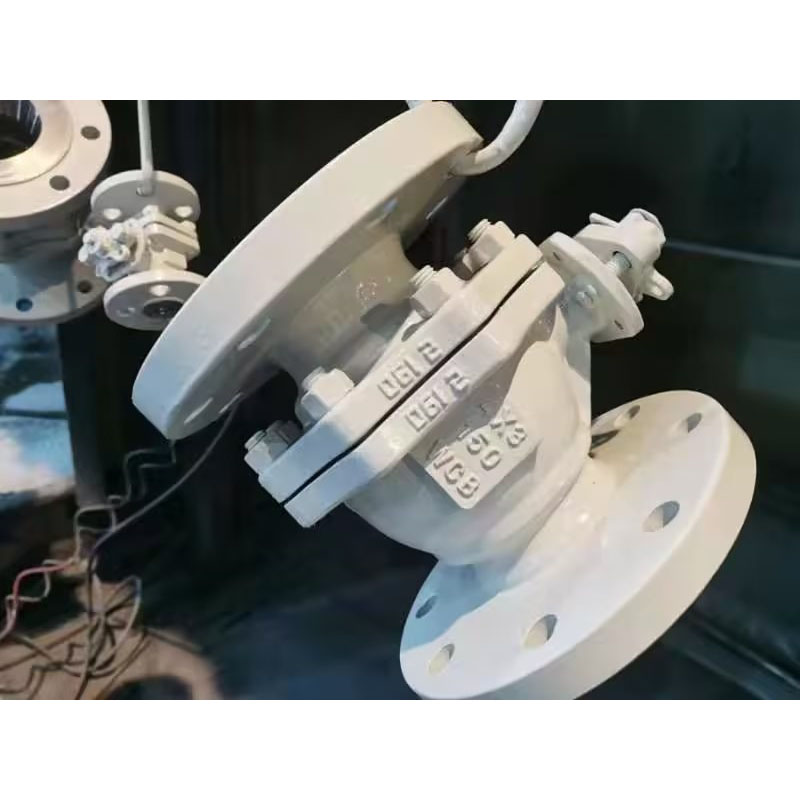

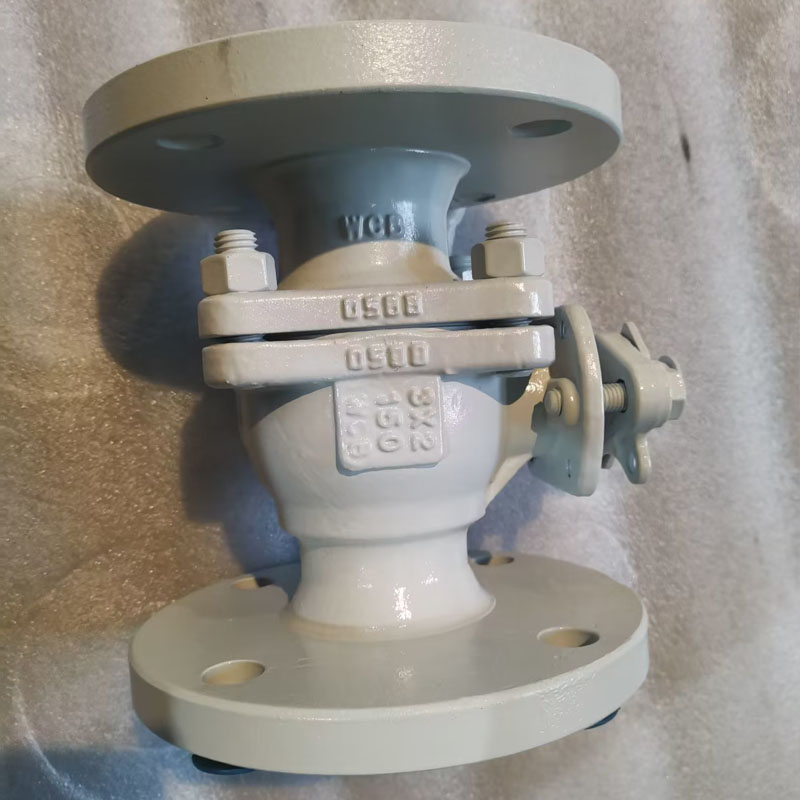

Қалқымалы шар клапанының саңылауын азайтыңыз

Қытайда кәсіби өнеркәсіптік клапан өндірісі ретінде, LYV® Соңғы жылдары біздің клиенттерге сапалы саңылауларды азайтатын өзгермелі шарикті клапандарды ұсынды. Әдетте кішірейтетін саңылау клапаны бірдей өлшемді толық ұңғылы шарикті клапандарға қатысты шамамен 30% жеңілірек болады, анық, кішірейтетін шар клапанының функциясы орнату кеңістігін үнемдеу және бүкіл құбыр жүйесі үшін сатып алу құнын төмендету болып табылады.

Жобалау және сынау халықаралық стандарты:

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңғы қосылым: ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2*3/8â – 10*8â (ANSI класы 150LB үшін)

NPS 1/2*3/8â – 8*6â (ANSI класы 300LB үшін)

NPS 1/2*3/8â - 4*3â (ANSI класы 600LB үшін)

Құбыр тесігі: саңылауды азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

ISO 5211 орнатылған IPAD

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі â BOM):

Корпус және капот: ASTM A 216 GR. WCB /ASTM A105N (көміртекті болат)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

: ASTM A351 Гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплексті баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Шарға арналған орын және корпус тығыздағышы: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртек толтырылған PTFE â CFT

: PEEK / Delrin / Grafoil â Графит сақинасы

Қаптама: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртек толтырылған PTFE â CFT

: Графоль â Графит сақинасы

Қысқартылған саңылау шарикті клапан дегеніміз не?

Клапанның ішкі диаметрі құбыр диаметрінен кішірек, ал клапанның фланец өлшемі әлі де құбыр диаметріне сәйкес келетін шар клапанының түрі кішірейтілген саңылау шарикті клапан болып табылады. Жұмыс талабы - бұл турбуленттілік және сұйықтық ағынының жылдамдығы маңызды алаңдаушылық тудырмайды және клапанның бітелуін болдырмау үшін бөлшектердің жиналуы мүмкін емес жерде.

Инсайдерлік диаметрі кішірек болса, клапанның корпусы мен шар өлшемі де кішірек болады, осылайша кішірек саңылау шарикті клапан кішірек көлемді алады, бұл орнату кезінде оны азырақ орын тұтынады. Сонымен қатар, кішірек корпус пен шарға арналған материал құбыр жүйесінің бүкіл құнын төмендету үшін түпкілікті өнімнің өзіндік құнына әсер ету үшін төменірек материалды талап етеді.
