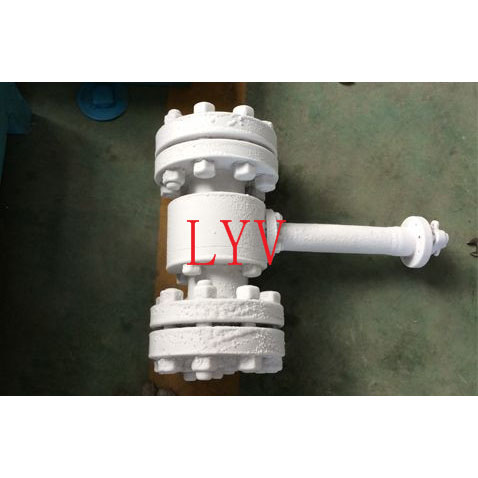

Криогенді қалқымалы шарикті клапан

LYV Қытайдағы кәсіби жоғары сапалы криогенді қалқымалы криогендік қалқымалы шарикті клапан өндірушісі ретінде сіз біздің зауытқа криогенді қалқымалы шар клапандары API 6D&ASME B16.34 қатаң дизайн стандартына және криогендік сынақ процедураларына сәйкес ұсынылатынына сенімді бола аласыз, шекті температура болуы мүмкін. -196℃ дейін төмен болады.

Криогенді қалқымалы шар клапандары төмен температурадағы жұмыс жағдайында, әсіресе сұйық күйдегі газ сияқты кейбір қауіпті орталар үшін қолданылады. Біздің компанияның криогенді шар клапандарын жобалау, өндіру, тексеру және сынау тәжірибесі бар.

Жобалау және сынау халықаралық стандарты

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңындағы қосылым : ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2” – 10” (ANSI класы 150LB үшін)

NPS 1/2” – 8” (ANSI класы 300LB үшін)

NPS 1/2” – 4” (ANSI класы 600LB үшін)

немесе

DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN15 - DN200 (PN4.0Mpa, PN5.0Mpa үшін)

DN15 - DN100 (PN6.3Mpa, PN10.0Mpa үшін)

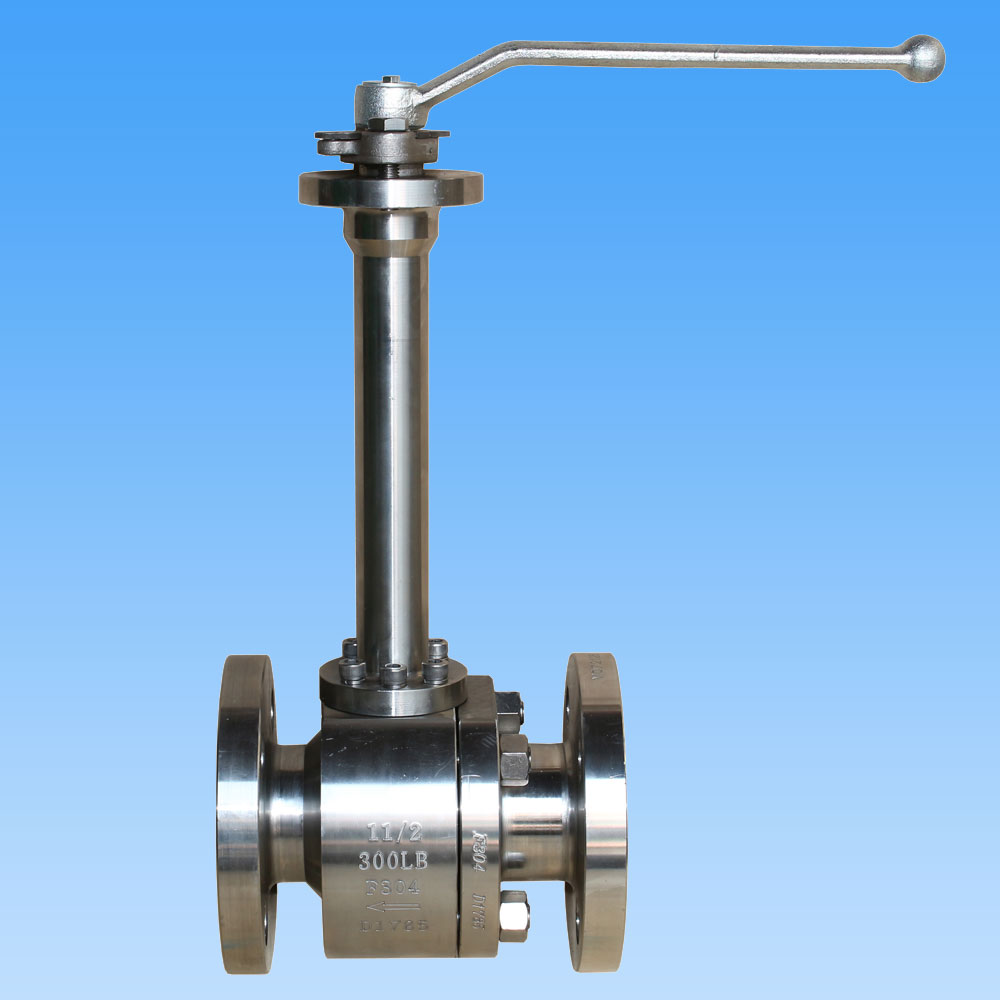

-196 ℃ жұмыс температурасына сәйкес келетін штанганың қаптамасы мен тығыздалуының сенімділігіне дейін кеңейтілген капот дизайны.

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі – BOM):

Корпус және капот: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Шарға арналған орындық және корпус тығыздағышы: көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы

Безді орау: Көміртекті толтырылған PTFE – CFT

: Графоль – Графит сақинасы
