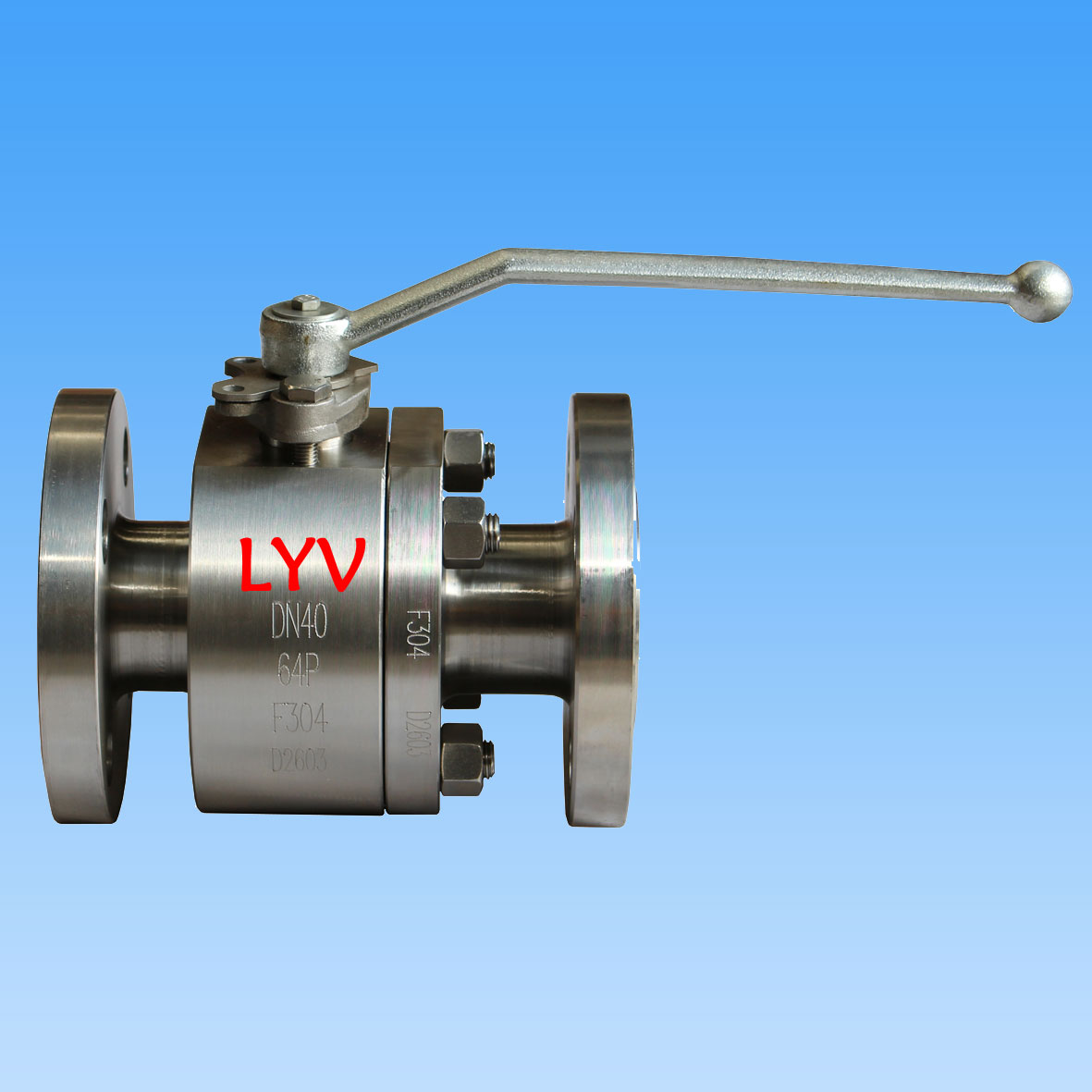

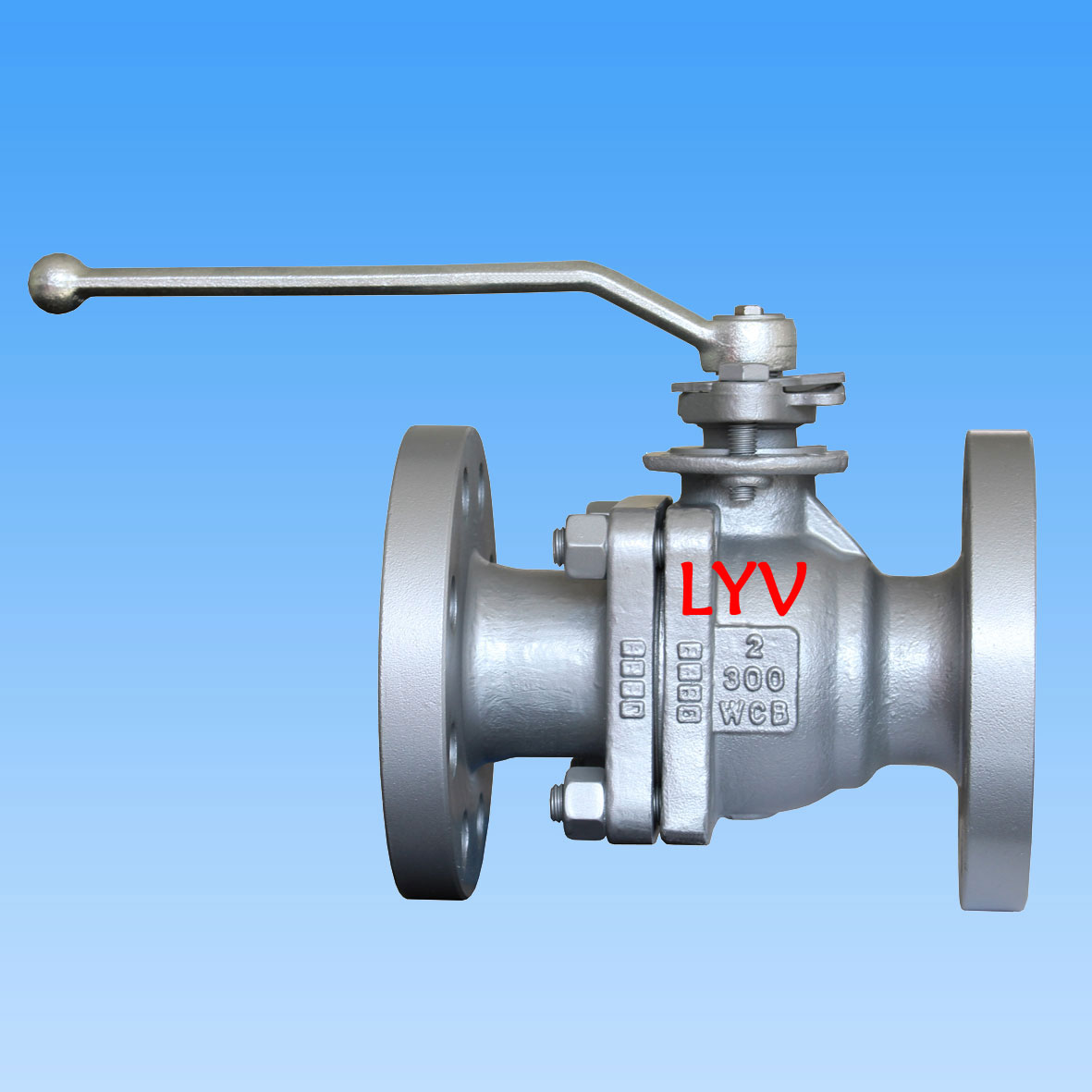

Жұмсақ отыратын қалқымалы шарикті клапан

LYV - американдық, канадалық, Оңтүстік-Шығыс Азия, Ресей және Таяу Шығысқа әртүрлі клапандарды экспорттайтын кәсіби өнеркәсіптік жұмсақ отыратын қалқымалы шарикті клапан өндірушісі. CNC жабдықтары мен білікті жұмысшылардың көмегімен біз жылына 50 000 данадан астам клапан шығара аламыз, сенуге болатын жеткізуші болу үшін экспедиторды күтіңіз.

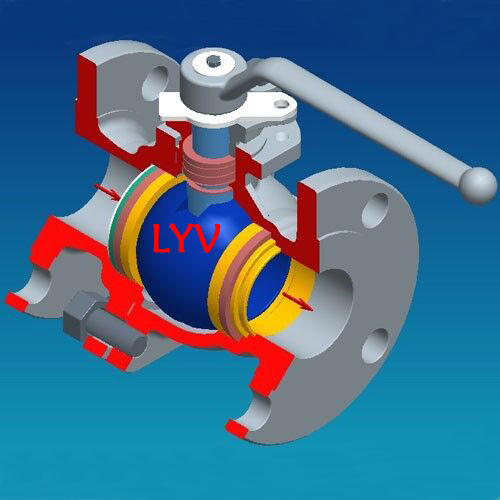

Ол ISO 17292, API 608 және API 6D стандарттарына сәйкес жасалған, жұмсақ отыратын қалқымалы допқа арналған бөлінген корпус конструкциясы.

Жобалау және сынақтан өткізу Екі бөлікті шар клапанының халықаралық стандарты/Үш бөлікті шар клапаны

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңғы қосылым: ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2” – 10” (ANSI класы 150LB үшін)

NPS 1/2” – 8” (ANSI класы 300LB үшін)

NPS 1/2” – 4” (ANSI класы 600LB үшін)

немесе

DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN15 - DN200 (PN4.0Mpa, PN5.0Mpa үшін)

DN15 - DN100 (PN6.3Mpa, PN10.0Mpa үшін)

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орындық түрі: жұмсақ түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

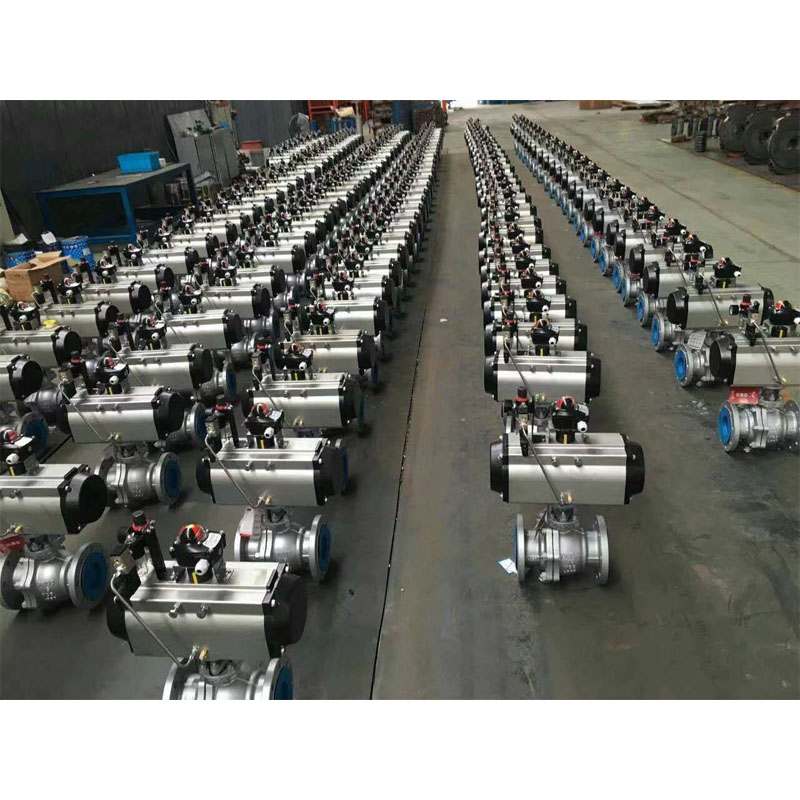

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі – BOM):

Корпус және капот: ASTM A 216 GR. WCB /ASTM A105N (көміртекті болат)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

: ASTM A351 Гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплексті баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Шарға арналған орындық және корпус тығыздағышы: PTFE Virgin / 25% шыны толтырылған PTFE – GFT / Көміртек толтырылған PTFE – CFT

: PEEK / Delrin / Grafoil – Графит сақинасы

Безді қаптама: PTFE Virgin / 25% шыны толтырылған PTFE – GFT / Көміртек толтырылған PTFE – CFT

: Графоль – Графит сақинасы
