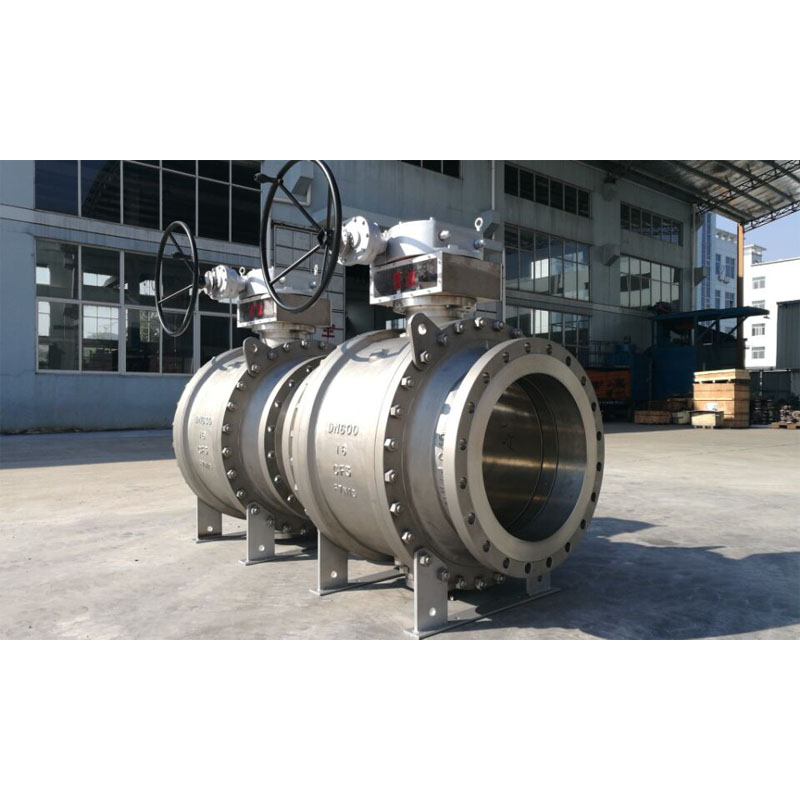

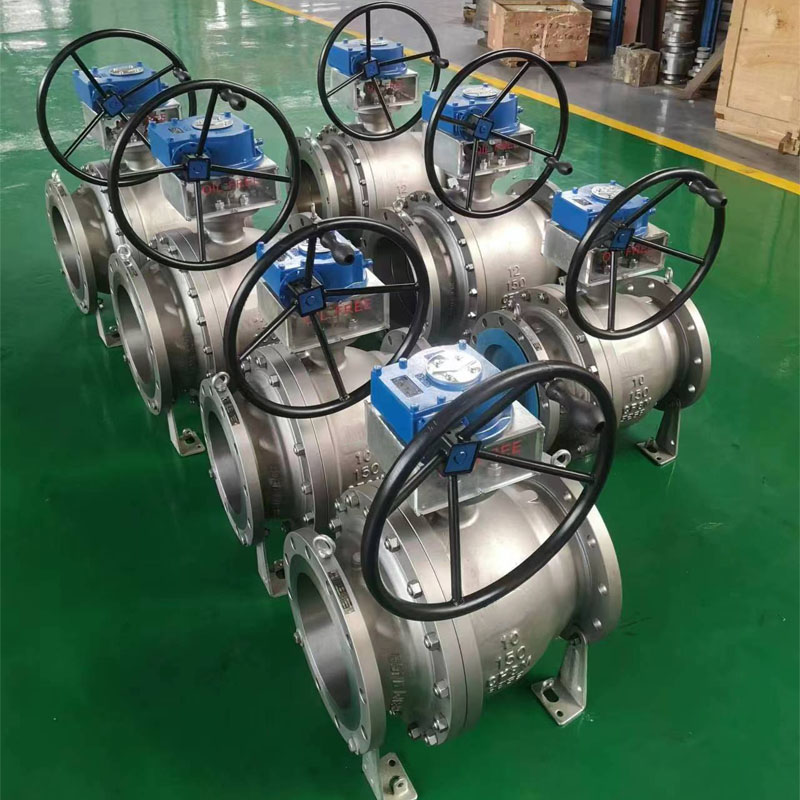

Оксигон шарикті клапан

Oxygon шарикті клапан - бұл клапандар жүйедегі оттегі газы үшін пайдаланылатын арнайы шар клапанының бір түрі, ол құрастыру және орнату процесінде майсыз талаптарға сай болуы керек.

Екі бөлікті шар клапанының халықаралық стандартын жобалау және сынау

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңындағы қосылым : ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2” – 48” (ANSI класы 150LB үшін)

NPS 1/2” – 48” (ANSI класы 300LB үшін)

NPS 1/2” – 48” (ANSI класы 600LB үшін)

NPS 1/2” – 36” (ANSI класы 900LB үшін)

NPS 1/2” – 24” (ANSI класы 1500LB үшін)

NPS 1/2” – 12” (ANSI класы 2500LB үшін)

немесе

DN15 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN15 - DN1200 (PN4.0Mpa, PN5.0Mpa үшін)

DN15 - DN1200 (PN6.3Mpa, PN10.0Mpa үшін)

DN15 - DN900 (PN15.0Mpa үшін)

DN15 - DN600 (PN25.0Mpa үшін)

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс корпусы: бүйірлік кіру

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орындық түрі: жұмсақ түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: оттегі газы

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі – BOM):

Корпус және қалпақ: ASTM B148 C95800 (әл-Қола)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

Қатты шар: ASTM B148 C95800 (әл-қола)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Өзегі: ASTM B148 C95800 (әл-қола)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Шарға арналған орындық және корпус тығыздағышы: PTFE Virgin / 25% шыны толтырылған PTFE

: PEEK / Delrin / Grafoil – Графит сақинасы

Безді қаптама: PTFE Virgin / 25% шыны толтырылған PTFE – GFT / Көміртек толтырылған PTFE – CFT
