Толығымен айналмалы тексеру клапаны

LYV® Толық ашық айналмалы тексеру клапаны Кіріспе

Толық айналмалы тексеру клапанының кәсіби өндірушісі ретінде сіз біздің зауыттан толық ашық айналмалы тексеру клапанын сатып алуға сенімді бола аласыз және біз сізге сатылымнан кейінгі ең жақсы қызмет пен уақтылы жеткізуді ұсынамыз. Толығымен ашық айналмалы тексеру клапаны Айналмалы тексеру клапаны, сондай-ақ тексеру клапаны немесе тексеру клапаны ретінде белгілі, оның рөлі құбыр ортасының кері ағынын болдырмау болып табылады. Ашу және жабу бөліктері орта ағынына сүйенеді және тексеру клапаны деп аталатын клапанның медиа кері ағынын болдырмау үшін ашу немесе жабу күшіне негізделген. Тексеру клапандары автоматты клапандарға жатады, негізінен құбырдағы орташа бір жақты ағын үшін пайдаланылады, апаттардың алдын алу үшін ортаның тек бір бағытта ағуына мүмкіндік береді. Клапанның бұл түрі әдетте құбырға көлденең орнатылуы керек

LYV® Толық ашық айналмалы тексеру клапаны Параметр (спецификация)

Сынақ қысымы

Номиналды қысым (МПа)

1. 0

1.6

2.5

4.0

6.4

Қабық сынағы

1. 5

2.4

3.75

6.0

9.6

Тығыздау сынағы

1. 1

1.76

2.75

4.4

7.1

Клапан корпусының материалы

WCB(C)

CF8(P),CF 8M (R)

WC6, WC9

Жұмыс температурасы

⤠425

⤠100

⤠100

⤠550

⤠550

Қолданылатын орта

Су, бу, май

Азот қышқылы

ацетогендер

Су және бу

Су және бу

LYV® Толық ашық айналмалы тексеру клапанының ерекшелігі және қолданылуы

Айналмалы тексеру клапаны номиналды қысым PN1.0MPa~42.0MPa, Class150-2500 үшін жарамды; Номиналды диаметрі DN15~1200мм, NPS1/2~48; Жұмыс температурасы -196~540 әртүрлі құбырлардағы ортаның кері ағынын болдырмау үшін қолданылады. Әртүрлі материалдарды таңдау арқылы (WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V, суға, буға, майға, азот қышқылына, сірке қышқылына, күшті тотықтырғыш ортаға және мочевинаға және басқа орталарға қолдануға болады. Негізінен пайдаланылады. мұнай, химия, фармацевтикалық, химиялық тыңайтқыштар, электр энергетикасы және басқа да құбыр желілерінде.

Айналмалы тексеру клапаны ішкі рокер қолының бұрылмалы құрылымын қабылдайды, клапанның барлық ашылатын және жабылатын бөліктері клапан корпусында орнатылған, клапанның корпусына енбейді, тығыздағыш тығыздағыш пен тығыздағыш сақинасы бар фланец бөліктерінен басқа, барлығында жоқ. сыртындағы ағып кету нүктесі, клапанның ағып кету мүмкіндігін болдырмау үшін. Айналмалы тексеру клапанының рокері мен дискі сфералық құрылым арқылы жалғанған, осылайша диск 360 градус диапазонында белгілі бір еркіндік дәрежесіне ие болады, сәйкес микропозиция өтемі бар.

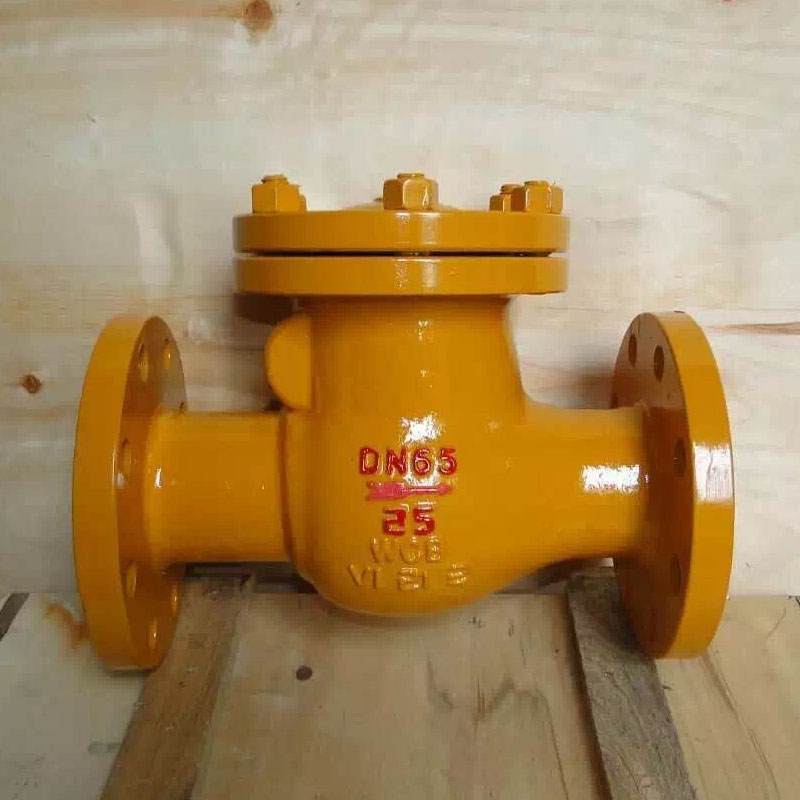

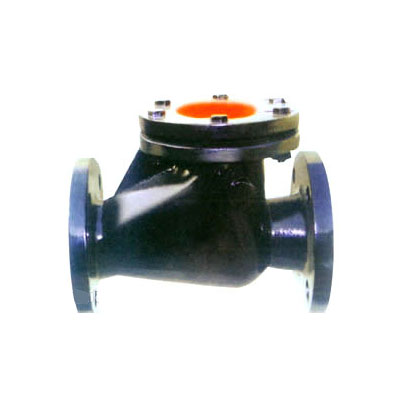

Айналмалы тексеру клапаны

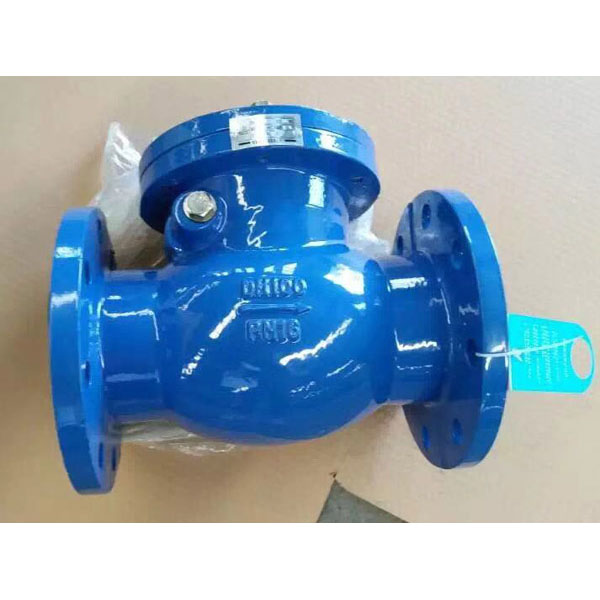

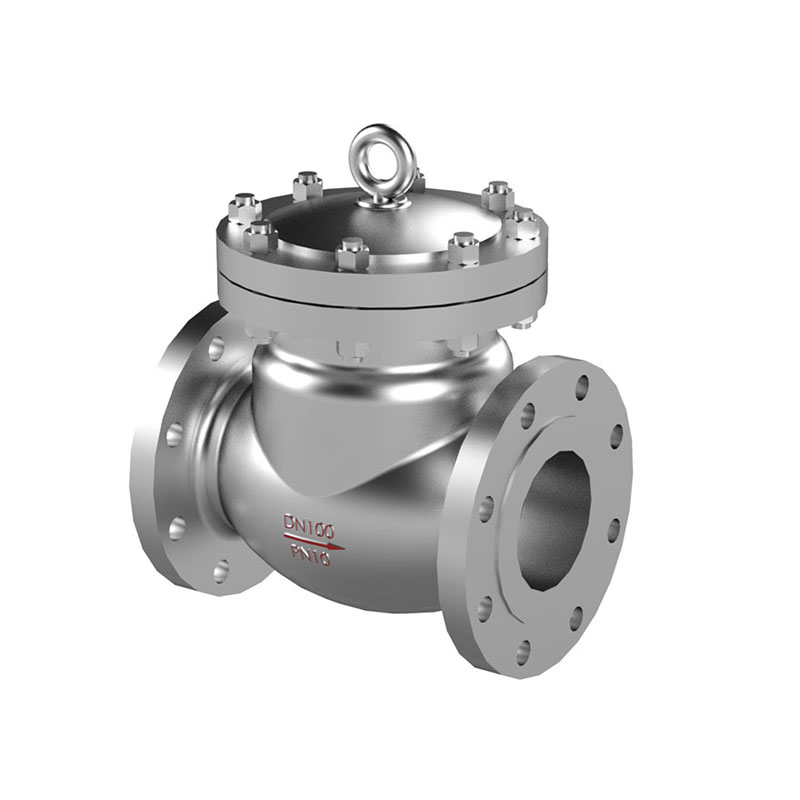

Айналмалы тексеру клапаны

Таза тасымалдағыштар үшін жарамды, қатты бөлшектері және жоғары тұтқырлығы бар баспа құралдары үшін жарамсыз

LYV® Толық ашық айналмалы тексеру клапаны Мәліметтер
