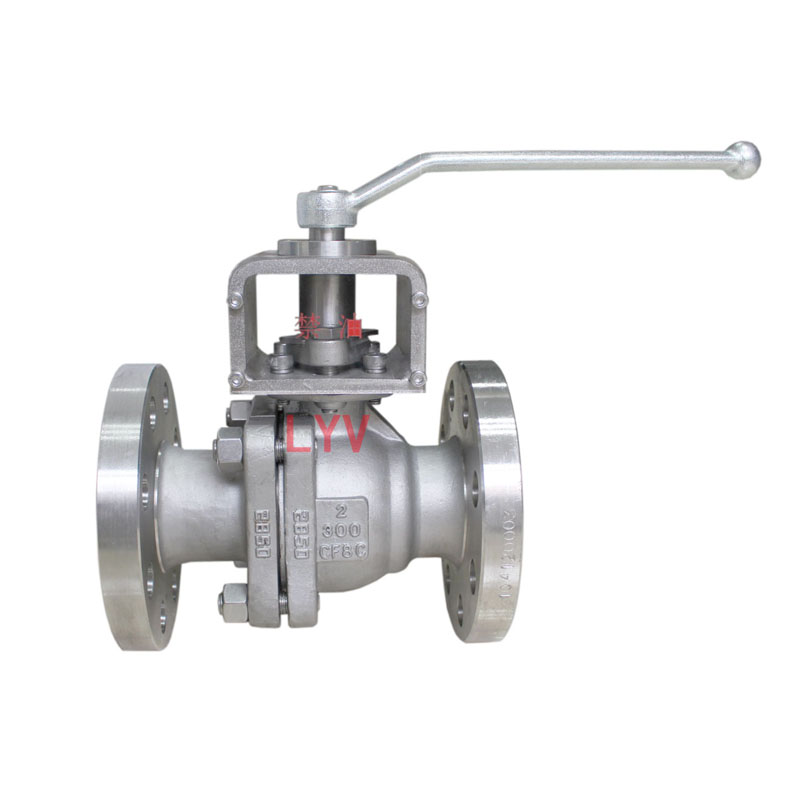

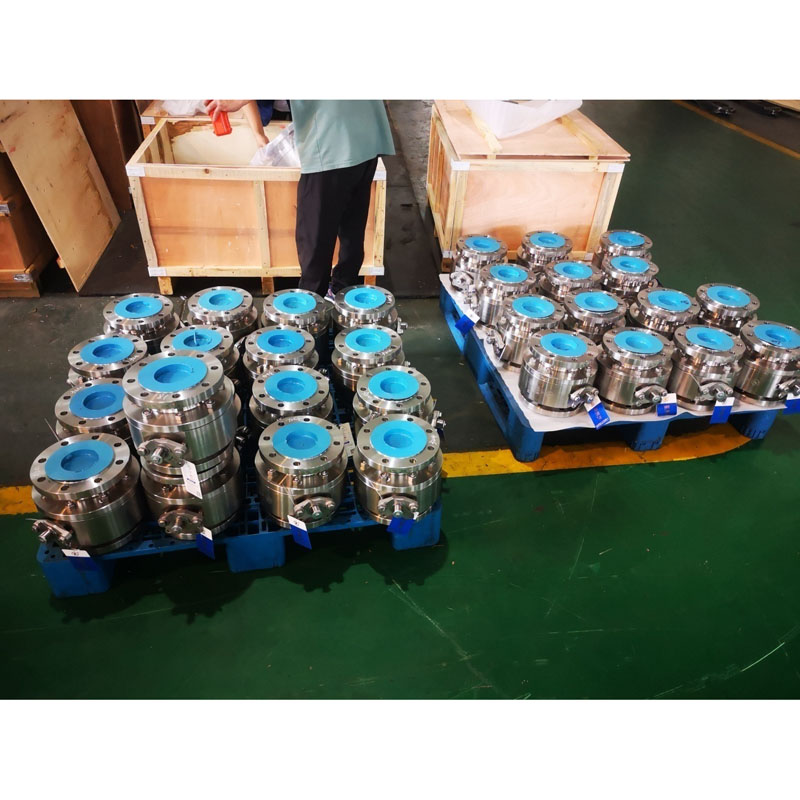

Толық ұңғылы қалқымалы шарикті клапан

LYV® толық ұңғылы қалқымалы шарикті клапан құбырдағы ортаны кесу немесе қосу үшін пайдаланылады, оның келесі ерекшеліктері бар: клапанның тығыздалуын қамтамасыз ету, төмен үйкеліс коэффициенті, шағын жұмыс моменті, әртүрлі орындық материалдар, кең бейімділік диапазоны, ашық /дұрыс ауыстырып-қосқышпен жабыңыз. Сонымен бірге қалқымалы шарикті клапан діңдің тығыздалуын қамтамасыз ету үшін өрттен кейін клапанның корпусымен металл байланысын құра алады.

Жобалау және сынау халықаралық стандарты:

Дизайн стандарты: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/Ұзын үлгі

Соңғы қосылым: ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 1/2â - 10â (ANSI класы 150LB үшін)

NPS 1/2â - 8* (ANSI класы 300LB үшін)

NPS 1/2â - 4â (ANSI класы 600LB үшін)

немесе

DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN15 - DN200 (PN4.0Mpa, PN5.0Mpa үшін)

DN15 - DN100 (PN6.3Mpa, PN10.0Mpa үшін)

Құбыр тесігі: толық ұңғы (FB)

Құрылыс корпусы: Соңғы кіріс, 2 дана/3 дана

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

ISO 5211 орнатылған IPAD

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / электр жетек

MOC (материалдар тізімі â BOM):

Корпус және капот: ASTM A 216 GR. WCB /ASTM A105N (көміртекті болат)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Тот баспайтын болат)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Тот баспайтын болат)

: ASTM A351 Гр. CF8C

: ASTM A890 4A / 5A/ 6A (дуплексті баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Шарға арналған орын және корпус тығыздағышы: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртек толтырылған PTFE â CFT

: PEEK / Delrin / Grafoil â Графит сақинасы

Қаптама: PTFE Virgin / 25% шыны толтырылған PTFE â GFT / Көміртек толтырылған PTFE â CFT

: Графоль â Графит сақинасы

Қалқымалы түрдегі шар клапан дегеніміз не?

Қалқымалы шарикті клапан - оның шары клапан корпусының ішінде қалқып тұратын клапанның бір түрі; ол төменгі ағынға қарай жылжиды және сенімді тығыздағышты қамтамасыз ету үшін орташа қысыммен орындыққа мықтап итеріледі. Бұл тығыздауыштың жақсы өнімділігі бар және жұмыс жүктемесін көтеру үшін отыратын материалға сүйенетін өте қарапайым дизайн, өйткені тығыздау кернеуі негізінен орындық сақиналарына түседі. Әдетте қалқымалы шарикті клапандар төмен және орташа қысыммен құбыр жүйесінде жұмыс істейді.

Толық тесікті шар клапаны дегеніміз не?

Толық ұңғылы шарикті клапан негізінен қосу-өшіру жағдайлары үшін қолданылады. Технологиялық құбыр жүйесінде клапандардың көпшілігі ағынның өтуін немесе жабу элементінің ауданын құбырдың ішкі диаметрінен кішірек ету арқылы ағынды белгілі бір диапазонға шектеуге арналған. Шар клапандарының кейбір түрлерінде ішкі ағын жолдарында сұйықтықтың ешқандай айқын шектеулерсіз өтуіне мүмкіндік беретін жеткілікті кеңістік болуы мүмкін екеніне көз жеткізу үшін шамадан тыс өлшемді шар бар, оны толық ұңғылы шарикті вандар деп атайды, өйткені шардағы тесік құбыр диаметріне сәйкес келетін өлшем.
