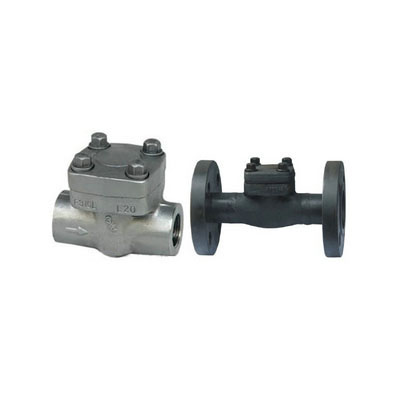

Соғылған болат тексеру клапаны

LYV® Қытайдың кәсіби соғылған болат тексеру клапаны өндірушісі және жеткізушісі болып табылады, егер сіз төмен бағамен ең жақсы соғылған тексеру клапанын іздесеңіз, қазір бізбен кеңесіңіз!

LYV® Соғылған болат тексеру клапаны Кіріспе

LYV® соғу тексеру клапанының дизайны және өндіру стандарты: API602; Сынақ және тексеру стандарты: API 598; Розетка өлшемі: ASME B16.11

Соғылған болаттан жасалған тексеру клапанының конструкциялық құрылымы мен сипаттамалары

Соғылған болаттан жасалған тексеру клапандары API 602, SSS-SP-118 (стандартты қол жетімді) және ANSI B16.34, B35352 талаптарына сәйкес келеді. API598 бойынша тексеру және сынау, MSS-Sp-25 бойынша таңбалау.

Келесі құрылымды қабылдаңыз

Толық немесе қысқартылған диаметр

Құрылымдық ұзындығы ANSI B16.10

ANSI B16.5 сәйкес фланец өлшемі

Қысыммен өздігінен тартылатын қақпақ

Полюсті қолдау түрі (OS&Y)

Өздігінен орталықтандыратын білікше түрі

Орынды тұтастай жабыңыз

Интегралды клапан корпусының фланеці

Дәнекерлеу ұштары ASME B16.25 сәйкес келеді

RTJ Корпус қақпағының қосылым пішіні

Бұрандалы, оралған тығыздағыш тығыздалған клапан қақпақтары, бұрандалы, толығымен дәнекерленген клапан қақпақтары және бұрандалы ішкі қысымды өздігінен нығыздайтын клапан қақпақтары

LYV соғу тексеру клапаны ортаның өз ағынына сүйенеді және бақылау клапаны, тексеру клапаны, қарсы ағынды клапан және кері қысым клапаны ретінде белгілі медиа кері ағынының клапанын болдырмау үшін пайдаланылатын клапан дискісін автоматты түрде ашу және жабуды білдіреді. Тексеру клапаны автоматты клапанға жатады, оның негізгі қызметі ортаның кері ағынын болдырмау, сорғы мен жетек қозғалтқышының кері айналуын болдырмау, сондай-ақ контейнер ортасын разрядтау болып табылады. Тексеру клапандары қысымның жүйе қысымынан асып кетуі мүмкін құбырларды беру үшін де пайдаланылуы мүмкін. Тексеру клапандары негізінен бұрылмалы тексеру клапандарына (ауырлық центріне сәйкес айналатын) және көтергіш бақылау клапандарына (ось бойымен қозғалатын) бөлуге болады.

LYV® Қолданбаның соғылған болат тексеру клапаны

Қала құрылысы, химия өнеркәсібі, металлургия, мұнай, фармацевтика, тамақ, сусындар, қоршаған ортаны қорғау және басқа салалар

LYV соғу тексеру клапанының ерекшелігі және қолданылуы

Клапанның бұл түрінің мақсаты - ортаның тек бір бағытта ағуына мүмкіндік беру және ағынның бағытын болдырмау. Әдетте клапан автоматты түрде жұмыс істейді. Диск бір бағытта ағып жатқан сұйықтық қысымының әсерінен ашылады; Сұйықтық қарама-қарсы бағытта ағып жатқанда, сұйықтық қысымы және дискінің өздігінен соңғы дискісі ағынды тоқтату үшін орындыққа әсер етеді.

Ішкі жіпті тексеру клапаны және көбелек тексеру клапаны бұрылмалы тексеру клапаны мен көтергіш тексеру клапанын қамтитын клапанның осы түріне жатады. Айналмалы тексеру клапандарының топсалы механизмі және еңкейтілген орындық бетіне еркін тірелетін есік тәрізді дискі бар. Дисктің орындық бетіне әр жолы жетуін қамтамасыз ету үшін диск дискіде тербелу үшін жеткілікті орын болатындай және дисктің орындықпен шынайы, толық жанасуына мүмкіндік беретіндей топсалы болады. Диск толықтай металдан жасалуы мүмкін немесе өнімділік талаптарына байланысты былғары, резеңке немесе синтетикалық қақпақпен қапталуы мүмкін.

Айналмалы тексеру клапандары толығымен ашық болса, сұйықтық қысымы іс жүзінде кедергісіз болады, бұл клапан арқылы салыстырмалы түрде аз қысымның төмендеуіне әкеледі. Көтеру тексеру клапанының дискі клапан корпусының орны тығыздағыш бетінде орналасқан. Бұл клапан глобус клапанына ұқсайды, тек дискіні еркін көтеруге болады. Сұйықтық қысымы дискіні орындық тығыздағыш бетінен көтереді, ал медианың кері ағыны дисктің қайтадан орындыққа түсіп, ағынды тоқтатуына әкеледі.

Қызмет көрсету шарттарына байланысты диск толығымен металл конструкциялы немесе диск ұстағышына орнатылған резеңке төсем немесе резеңке сақина түрінде болуы мүмкін. Глобустық клапан сияқты, көтергіш тексеру клапаны арқылы өтетін ағыс жолы тар, сондықтан көтергіш бақылау клапанындағы қысымның төмендеуі айналмалы бақылау клапандарына қарағанда үлкенірек, ал бұрылмалы бақылау клапанының ағыны азырақ шектелген.

Бұл клапан өнеркәсіптік құбырдағы орташа қарсы ток құрылғысының алдын алу үшін қолданылады

LYV® Соғылған болат тексеру клапанының мәліметтері
