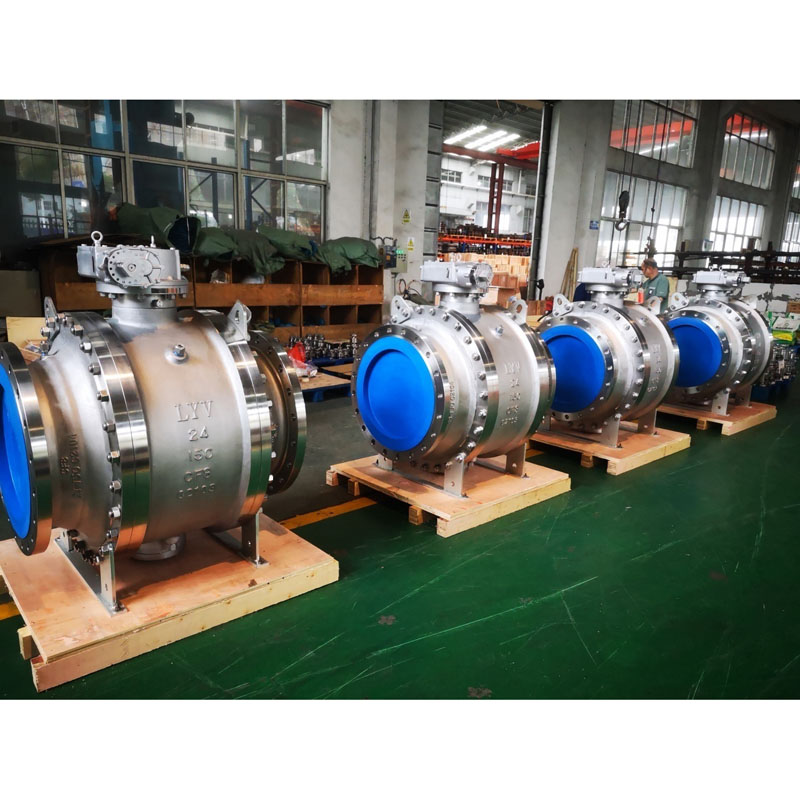

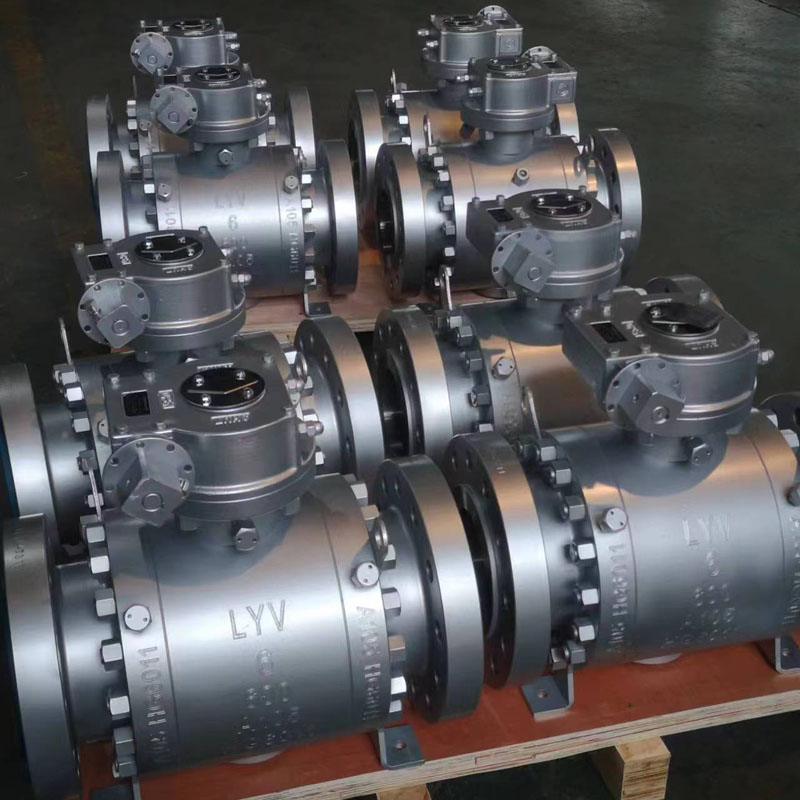

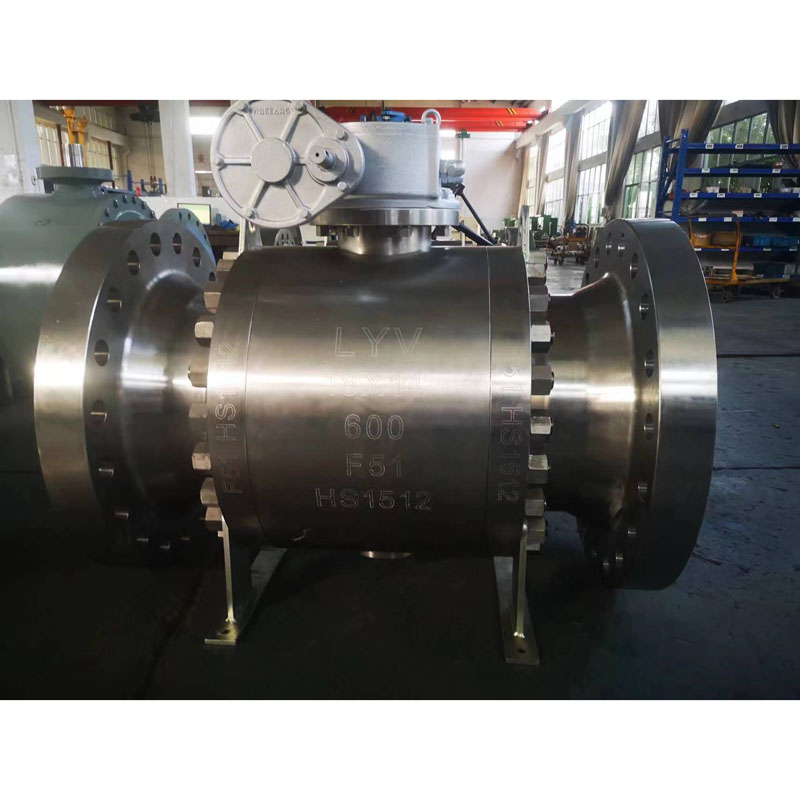

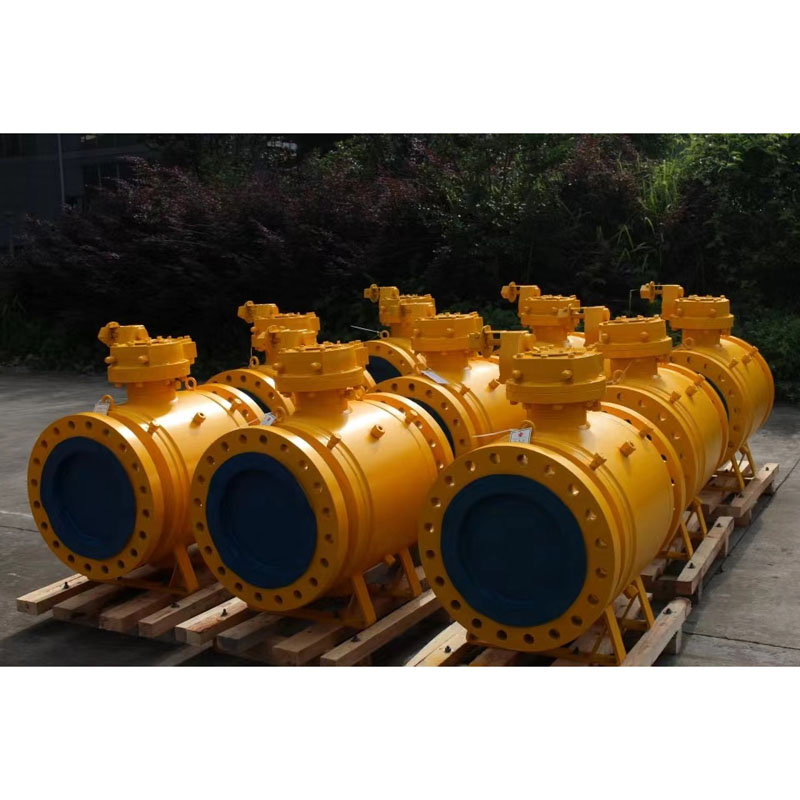

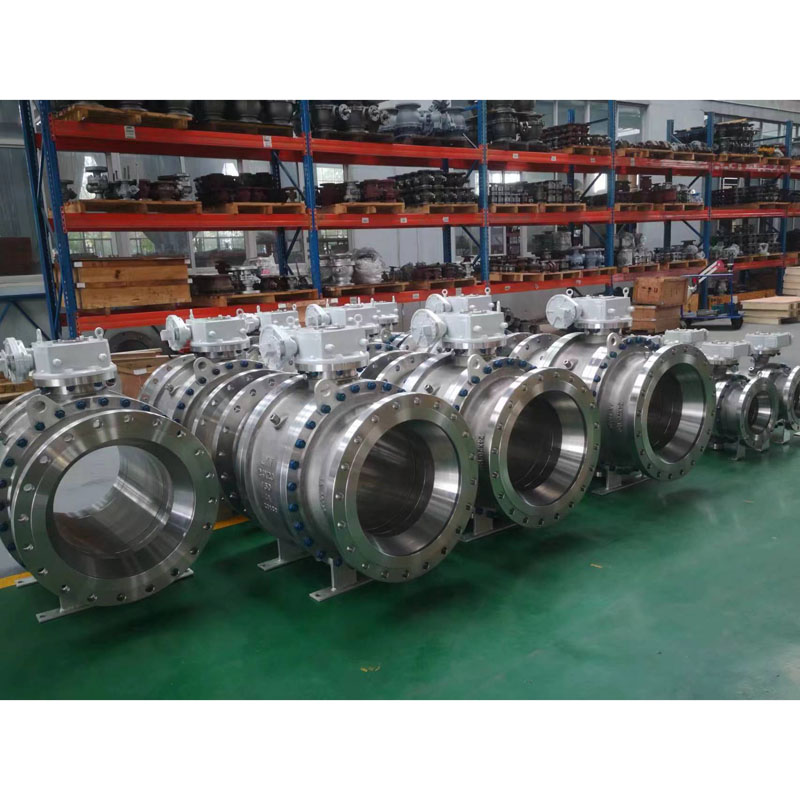

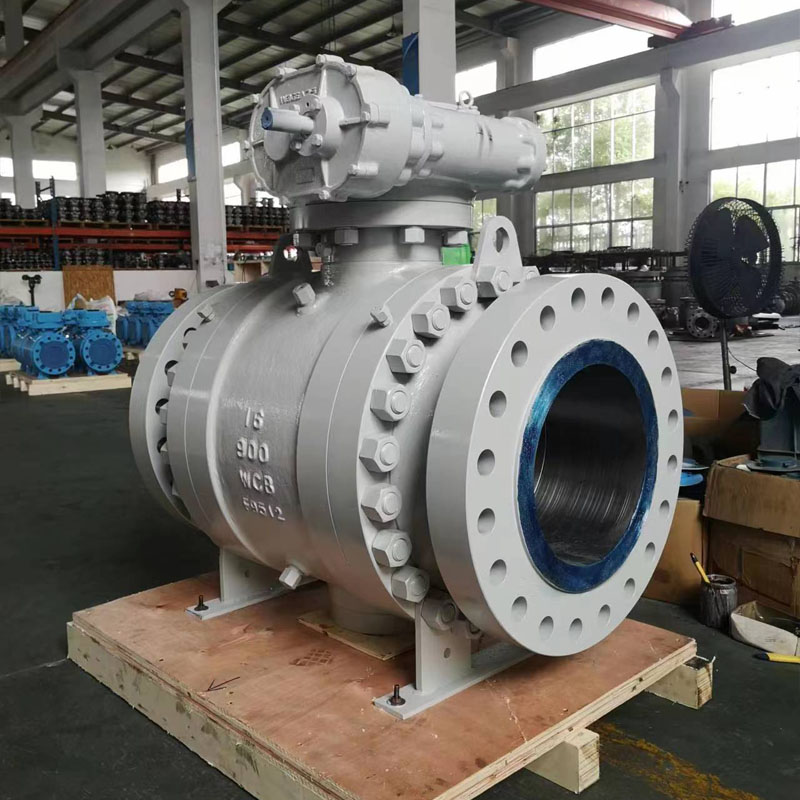

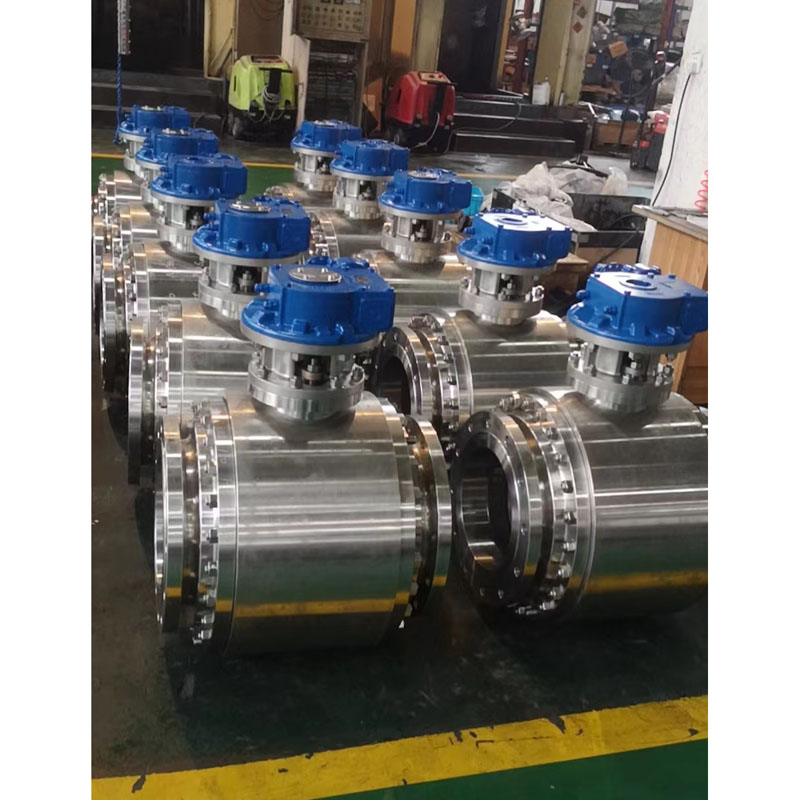

Қос блокты және ағызатын қалқымалы шарикті клапан

LYV жоғары сапасы дюймден 48 дюймге дейін және ANSI 150 фунттан ANSI 1500 фунтқа дейінгі жұмыс қысымы үшін әр түрлі жұмыс талаптары ортасына жарамды қос блокты және қан ағызатын трюкпен бекітілген шар клапаны (DBB клапаны). Бізге сұрауыңызды жіберсеңіз, біз сізге жақсы баға ұсына аламыз.

Қос блокты және қанды қалқымалы шарикті клапан дәстүрлі құбыр жүйесіндегі бірнеше клапандар кезінде күрделі қосылымды ауыстыруға арналған, бұл жүйедегі ағып кетуді азайтып, жылдам шығарындылар мен өшіру функциясына қол жеткізуге мүмкіндік береді. Ал DBB қос шар клапаны орнату кеңістігінің шегін үнемдейді, орнату бағдарламасын жеңілдетеді, құбыр жүйесінің қысымын төмендетеді, құралды тазалауға және ұстауға ыңғайлы.

Жобалау және сынау халықаралық стандарты:

Дизайн стандарты: ISO 14313/ASME B 16.34 /API 6D

Тексеру және сынақ стандарты: API 598/ API 6D

Өртке қарсы сынақ стандарты: API 607/API 6FA

Фланец пен фланец ұзындығы : ANSI B 16.10 -Қысқа үлгі/ Ұзын үлгі

Соңғы қосылым: ANSI B 16.5 стандартына фланецті ұшы, түйіспелі дәнекерлеу ұштары, дәнекерлеу ұштары.

Өндіруші өлшемі және қысым диапазоны:

NPS 2” – 48” (ANSI класы 150LB үшін)

NPS 2" - 48" (ANSI класы 300LB үшін)

NPS 2” – 48” (ANSI класы 600LB үшін)

NPS 2" - 36" (ANSI класы 900LB үшін)

NPS 2” – 24” (ANSI класы 1500LB үшін)

NPS 2” – 12” (ANSI класы 2500LB үшін)

немесе

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa үшін)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa үшін)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa үшін)

DN50 - DN900 (PN15.0Mpa үшін)

DN50 - DN600 (PN25.0Mpa үшін)

Құбыр тесігі: толық саңылау (FB)/ ұңғыманы азайту (RB)

Құрылыс нысаны: Соңғы кіріс

Капот/Қақпақ түрі: Болтталған қалпақ/Ұзартылған қалпақ

Орын түрі: Жұмсақ түрі/ Қатты тығыздағыш металл түрі

Ағынның бағыты: бір бағытты/екі бағытты

Қызмет көрсету ортасы: табиғи газ, мұнай, су, оттегі газы және т.б

Қызмет: SOUR, ISO 15156/ NACE MR0175

Қашушы эмиссия: ISO 15848

Ерекшелігі: Өрт қауіпсіздігі дизайны

Антистатикалық дизайн

Үрлеуге қарсы дің

Қос блокты және ашық дизайн

ISO 5211 орнатылған IPAD

Клапанның жұмысы: қолмен рычаг / червякты беріліс / жетекпен басқарылатын/ пневматикалық жетек / қозғалтқыш жетек

MOC (материалдар тізімі – BOM):

Корпус және капот: ASTM A216 WCB/ A 105N (көміртекті болат)

: ASTM A352 LCB / LCC / A350 LF2 (Төмен температуралы көміртекті болат)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Тот баспайтын болат)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (тот баспайтын болат)

: ASTM A351 Гр. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (дуплексті баспайтын болат)

Қатты шар: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (дуплексті тот баспайтын болат)

Ескертпе: Harseal металл орындық түрі Шар бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Бағаналы: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Металл орындық сақинасы: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Ескертпе: Harseal металл Орындық түрі Орындық сақинасы бетін өңдеу: ENP, HCR, WC, дәнекерлеу Ni60/ Ni55

Орындық тығыздау: PTFE Virgin / 25% шыны толтырылған PTFE – GFT / Көміртек толтырылған PTFE – CFT

: PEEK / Delrin / Grafoil – Графит сақинасы

Безді қаптама: PTFE Virgin / 25% шыны толтырылған PTFE – GFT / Көміртек толтырылған PTFE – CFT

: Графоль – Графит сақинасы

Трунионға орнатылған шарикті клапан дегеніміз не?

Трунионға орнатылған шарикті клапан құбырлардағы ағып жатқан ортаны тоқтатуға көмектесетін тоқсан сайынғы бұрылатын клапан болып табылады. Шарлы клапанның бірегей ерекшелігі оның ортасында орналасқан дөңгелек немесе сфералық пішіндегі дискі болып табылады. Бұл ағынды тоқтату немесе бастау үшін айналады.
