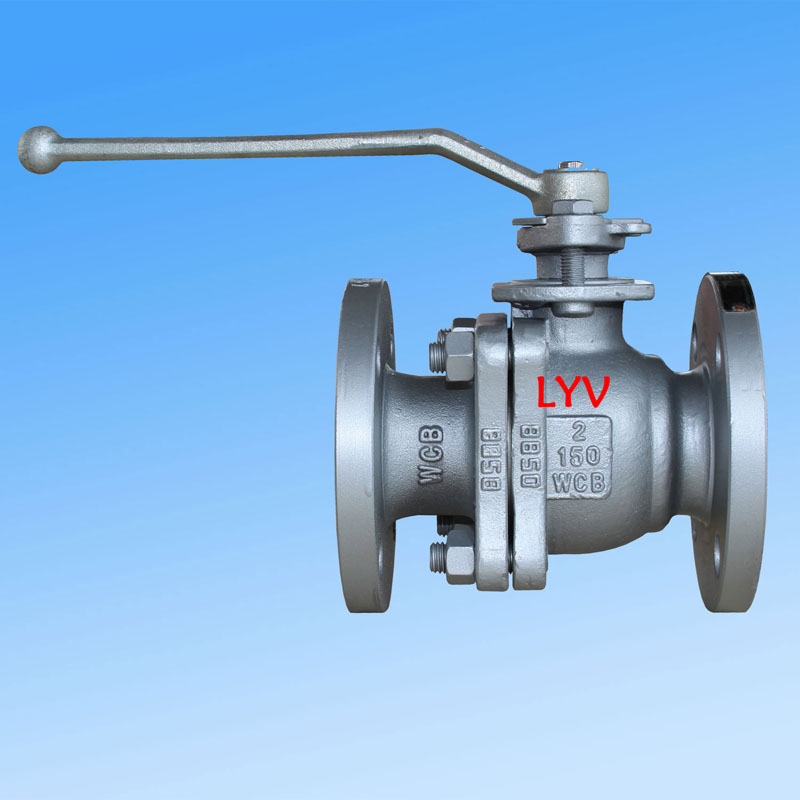

2 бөлікті қалқымалы шарикті клапан, өнеркәсіптік құбыр жүйелерінде ең көп қолданылатын клапан түрлерінің бірі. Компания Солтүстік Америка, Оңтүстік-Шығыс Азия, Ресей және Таяу Шығысты қоса алғанда, нарықтарға клапандарды экспорттайды. CNC өңдеу жабдықтары және білікті жұмыс күші бар LYV® стандартты және тапсырыс талаптарын қанағаттандыратын 50 000 клапаннан асатын жылдық өндірістік қуатына ие.
Жобалау және құрылыс
2 бөліктен тұратын қалқымалы шар клапанында қалқымалы шарикті конструкциясы бар бөлінген корпус құрылымы бар. сәйкес құрастырылғанISO 17292, API 608 және API 6Dстандарттар. Клапан толық саңылау (FB) немесе қысқартылған саңылау (RB) конфигурацияларында, соңғы кіріс корпусының құрылысымен қол жетімді. Капот опцияларына болтты қалпақ немесе ұзартылған қалпақ кіреді, ал орындық түрлері жұмсақ орындық немесе қатты тығыздағыш металл нұсқаларда ұсынылады. Ағын бағыты бір бағытты немесе екі бағытты болуы мүмкін, бұл әртүрлі технологиялық талаптарға икемділік береді.
Өлшем және қысым диапазоны
| Қысым класы |
Өлшем ауқымы (NPS) |
Өлшем ауқымы (DN) |
| ANSI класы 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI класы 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI класы 600LB |
1/2" – 4" |
DN15 – DN100 |
Ескерту:PN рейтингтері үшін клапан DN250 дейін PN0.6, PN1.6, PN2.0, PN2.5 қамтиды; PN4.0 және PN5.0 DN200 дейін; PN6.3 және PN10.0 DN100 дейін.
Жобалау және сынау стандарттары
| Стандартты санат |
Анықтамалық стандарт |
|
Дизайн стандарты
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Тексеру және сынау
|
API 598 / API 6D |
|
Өртке қарсы сынақ
|
API 607 / API 6FA |
|
Фланецтен фланецке дейінгі ұзындығы
|
ANSI B16.10 – Қысқа үлгі / Ұзын үлгі |
|
Қосылымдарды аяқтау
|
Фланецті (ANSI B16.5), түйіспелі дәнекерлеу, розеткамен дәнекерлеу |
Негізгі мүмкіндіктер
-
Өртке қарсы дизайн– API 607 / API 6FA сәйкес келеді
-
Анти-статикалық дизайн– қауіпсіз жұмыс істеу үшін статикалық зарядты таратады
-
Үрлеуді дәлелдейтін өзек– қысым астында діңдің шығуын болдырмайды
-
Қызмет көрсету ортасы– табиғи газ, мұнай, су, оттегі және басқа да өндірістік сұйықтықтар
-
Қышқыл қызметі– ISO 15156 / NACE MR0175 сәйкес
-
Клапанның жұмысы– қол рычаг, червякты беріліс, пневматикалық жетек, электр жетек
Құрылыс материалдары (BOM)
Дене және капот
| Материалдық дәрежесі |
Сипаттама |
| ASTM A216 GR. WCB / A105N |
Көміртекті болат |
| ASTM A352 LCB / LCC / A350 LF2 |
Төмен температуралы көміртекті болат |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Тот баспайтын болат) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Тот баспайтын болат) |
| ASTM A351 гр. CF8C |
Тот баспайтын болат |
| ASTM A890 4A / 5A / 6A |
Дуплексті тот баспайтын болат |
Қатты шар
| Материалдық дәрежесі |
Сипаттама |
| A105N + ENP / A105N + TCC |
Электрсіз никельмен қапталған / вольфрам карбиді жабыны бар көміртекті болат |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Тот баспайтын болат |
| ASTM A182 F51 / F53 / F55 |
Дуплексті / Супер дуплексті баспайтын болат |
Қатты тығыздағыш металл орындық үшін ескертпе:Шардың бетін өңдеуге ENP, HCR, WC және дәнекерлеу Ni60 / Ni55 кіреді.
дің
| Материалдық дәрежесі |
Сипаттама |
| ASTM A182 F6a |
Мартенситті тот баспайтын болат |
| ASTM A182 F304 / F316 / F304L / F316L |
Тот баспайтын болат |
| 17‑4 PH |
Тұндырғышпен қатайтатын баспайтын болат |
| ASTM A182 F51 / F53 / F55 |
Дуплексті / Супер дуплексті баспайтын болат |
Орындар, дене тығыздағыштары және бездердің орауыштары
| Материал |
Қолданба |
| PTFE Virgin |
Орындық / Дене тығыздағыш / Безді орауыш |
| 25% шыны толтырылған PTFE (GFT) |
Орындық / Дене тығыздағыш / Безді орауыш |
| Көміртек толтырылған PTFE (CFT) |
Орындық / Дене тығыздағыш / Безді орауыш |
| PEEK / Делрин |
Орындық / Дене тығыздағышы |
| Графоль (графит сақинасы) |
Орындық / Дене тығыздағыш / Безді орауыш |
Қолданба және қызмет
2 бөліктен тұратын қалқымалы шарикті клапан мұнай және газ, мұнай-химия, электр энергиясын өндіру, суды тазарту және құбыр жүйелерін қоса алғанда, өнеркәсіптік қолданбалардың кең ауқымына жарамды. Ол фланецті, түйіспелі дәнекерленген немесе розеткалы дәнекерленген қосылыстармен қол жетімді және қолмен немесе автоматтандырылған жетектермен басқаруға болады. LYV® компаниясы тәжірибелі инженерлік және өндірістік командалардың қолдауымен толық сатылымнан кейінгі қолдау мен уақтылы жеткізуді қамтамасыз етеді.
Ескерту:Пайдаланушы материал комбинациялары, қысым көрсеткіштері немесе жетек конфигурациялары үшін жобаның техникалық сипаттамаларымен тікелей LYV® компаниясына хабарласыңыз.
